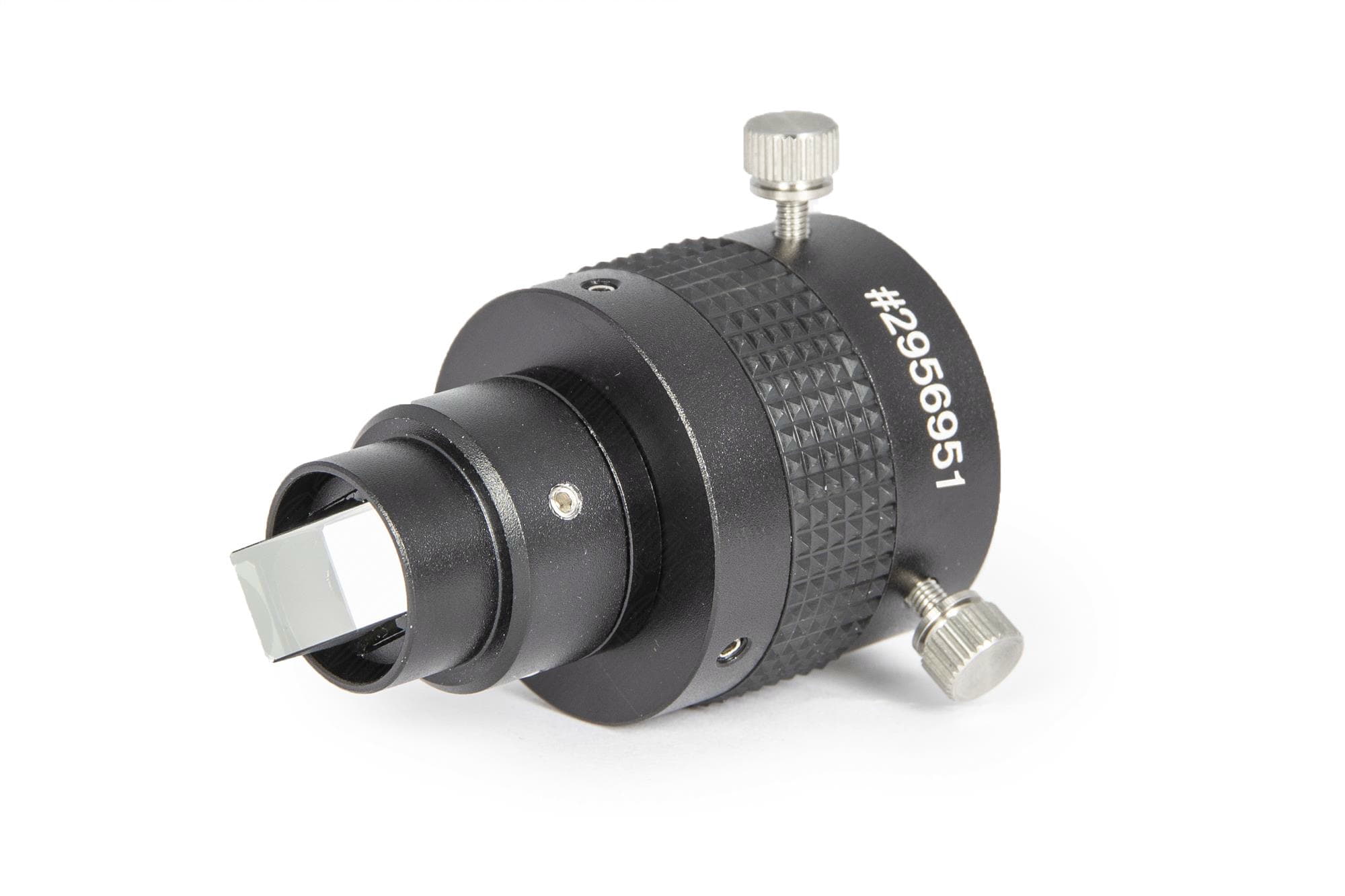

Baader Off Axis Guider for Baader FlipMirror II (BFM-OAG)

Guide Off-Axis pour Baader FlipMirror II (BFM-OAG)

Le guide Off-Axis est conçu pour le Baader FlipMirror II (BFM II) miroir diagonal #2458055. Il se fixe au port inférieur du BFM II (embout de 19 mm) et dirige la lumière à travers un prisme de collecte vers une caméra de guidage, indépendamment de la position du miroir. Pour utiliser le guide Off-Axis sur un télescope sans BFM II, vous devez utiliser le Guide Off-Axis pour RCC (RCC-OAG) #2956950 avec un filetage T-2.

Le guide Off-Axis pour Baader FlipMirror II (BFM-OAG) peut être directement fixé au miroir diagonal Baader FlipMirror II. Il vous suffit de retirer la petite bague d'espacement incluse, comme indiqué sur l'image à gauche, afin que le prisme soit complètement inséré dans le chemin lumineux du BFM II.

La distance entre l'axe optique et le centre du prisme OAG est de 17,5 mm - après avoir retiré la bague d'espacement de 4 mm. Cette distance permet d'obtenir le plus grand champ possible sans vignettage, tout en conservant tous les avantages du grand prisme mobile. Cette information est importante pour estimer ou éviter le vignettage du capteur de la caméra.

Si le prisme dépasse trop dans le chemin lumineux, la bague d'espacement de 4 mm peut être réinsérée. Cependant, cela réduit la zone utile du prisme et donc la quantité de lumière utilisée pour le suivi.

Veuillez noter qu'il s'agit du seul prisme pouvant être activement centré pour aligner une étoile sur la puce de guidage. Le côté vertical du prisme doit faire face au télescope.

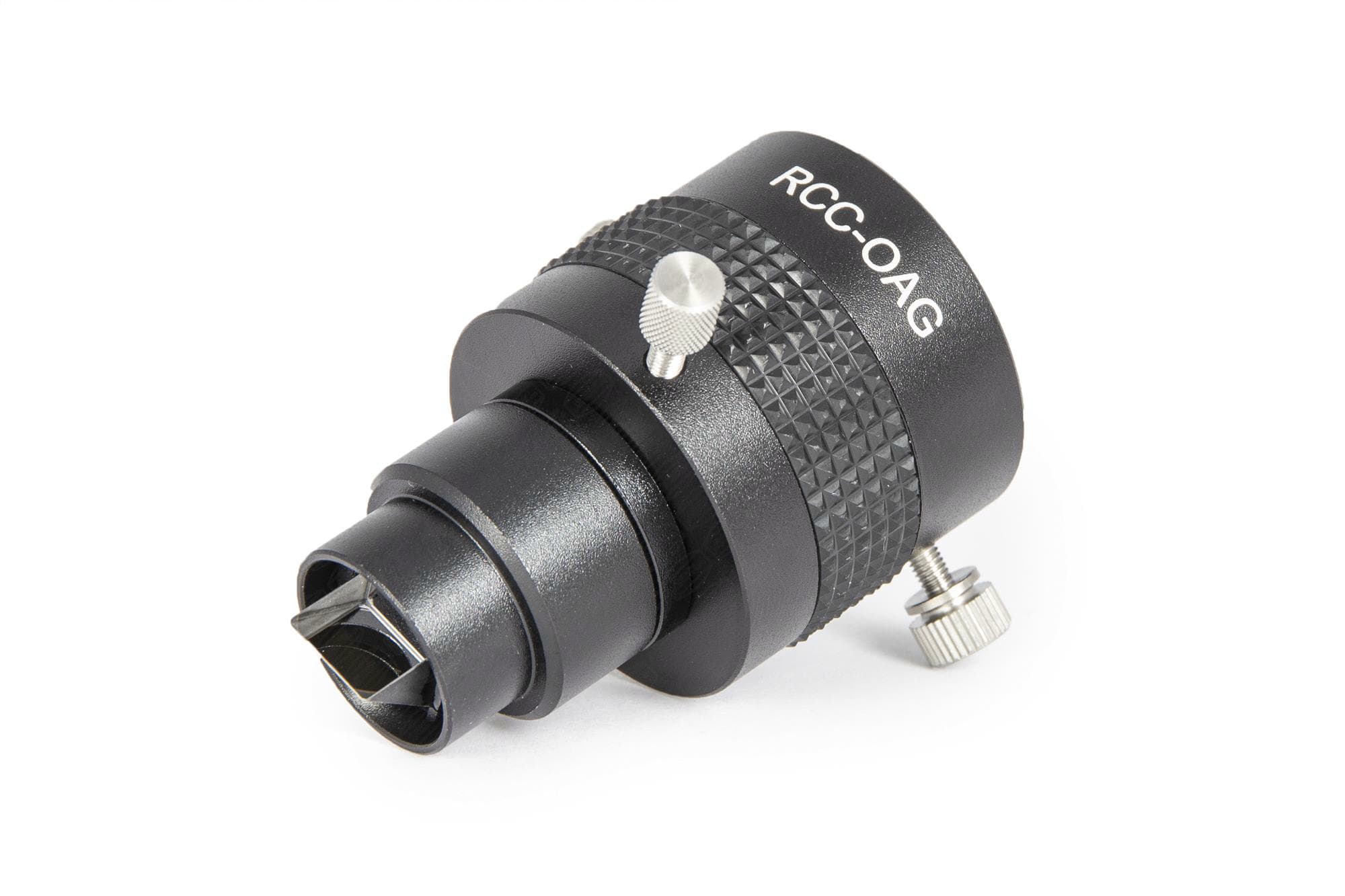

Le BFM-OAG fait également partie du Guide Off-Axis pour RCC (RCC-OAG) #2956950. Pour utiliser cet élément avec le BFM II, vous devez retirer l'unité avec le prisme de collecte du filetage T-2 et la bague d'espacement du prisme de collecte, exactement comme pour le Guide Off-Axis pour BFM II.

Le prisme se trouve toujours sous le miroir, de sorte qu'il peut également être utilisé lorsque le miroir est baissé, par exemple pour guider une caméra planétaire connectée au port supérieur. Lorsque le miroir est relevé, la caméra du port arrière doit être alignée de manière à ce que le prisme soit sous le côté long du capteur.

Il existe plusieurs options pour ajuster la caméra de guidage sur le même plan focal que les caméras/oculaires connectés au chemin lumineux principal du FlipMirror. Vous pouvez utiliser les combinaisons habituelles de tubes de rallonge T-2 ou M48 pour modifier la position des caméras/oculaires. Si vous devez éloigner davantage le guide de l'objectif du BFM II, vous pouvez prolonger l'embout 1¼" de votre guide avec une ou deux rallonges DT-4 #1905130 et fixer la position avec la bague de mise au point FR-4 #1905131.

Lorsque vous utilisez un Guide Off-Axis, vous devez également tenir compte de la position focale de la caméra de guidage. Si vous utilisez le Guide Off-Axis pour Baader FlipMirror II ainsi qu'une caméra de guidage dont le plan d'image est au sommet du Guide Off-Axis (c'est-à-dire sans recul supplémentaire), le plan d'image de la caméra et de l'oculaire se trouve à environ 24 mm derrière les deux filetages T-2 du BFM II. Une caméra CCD avec un court recul, par exemple, peut être ajustée à cette distance avec un VariLock 29, tout comme l'oculaire Polaris I avec réticule croisé lorsqu'il est directement connecté au VariLock 29 via T-2. Cela permet une adaptation très courte.

Si vous utilisez un reflex numérique via un adaptateur T-2 ou une pince pour oculaire, vous aurez besoin d'un recul supplémentaire. Dans ce cas, la caméra de guidage doit être positionnée plus loin du BFM II. La manière la plus simple de procéder est d'utiliser l'extension DT-4 #1905130 avec une longueur totale de 18,5 mm. Elle a le diamètre des oculaires "1¼" et se visse dans le filetage de filtre "1¼" de la caméra de guidage. Avec une ou deux de ces extensions, vous pouvez placer pratiquement n'importe quelle caméra sur le guide Off-Axis afin qu'elle soit parfocale avec la caméra d'enregistrement.

Données Techniques

• Poids net (kg) : 0,07
• Conception optique : Guide
• Longueur optique (mm) : 43 mm + 3,5 mm tube de rallonge (nécessite un recul de 24 mm sur le BFM II)
• Connexion extérieure (côté lentille) : Ø 1¼" (31,75 mm)
• Largeur du prisme : 9,5 mm
