Baader Steeldrive II Motor Focuser with Controller

Steeldrive II Motorisé Focuseur pour les Focussieurs Diamond Steeltrack® et autres

L'objectif du développement du Steeldrive II de Baader n'était pas simplement un autre focuseur motorisé, mais une plateforme complète qui peut s'adapter aux besoins individuels des astronomes amateurs. C'est pourquoi le "cerveau" du Steeldrive II ne se trouve pas dans le petit boîtier du moteur lui-même, mais dans une unité de contrôle séparée qui dispose également d'un clavier pour un contrôle manuel.

Avec un Steeldrive II, vous pouvez contrôler votre focuseur automatiquement via un ordinateur et utiliser les touches de la télécommande pour un ajustement précis et sans vibrations du focus.

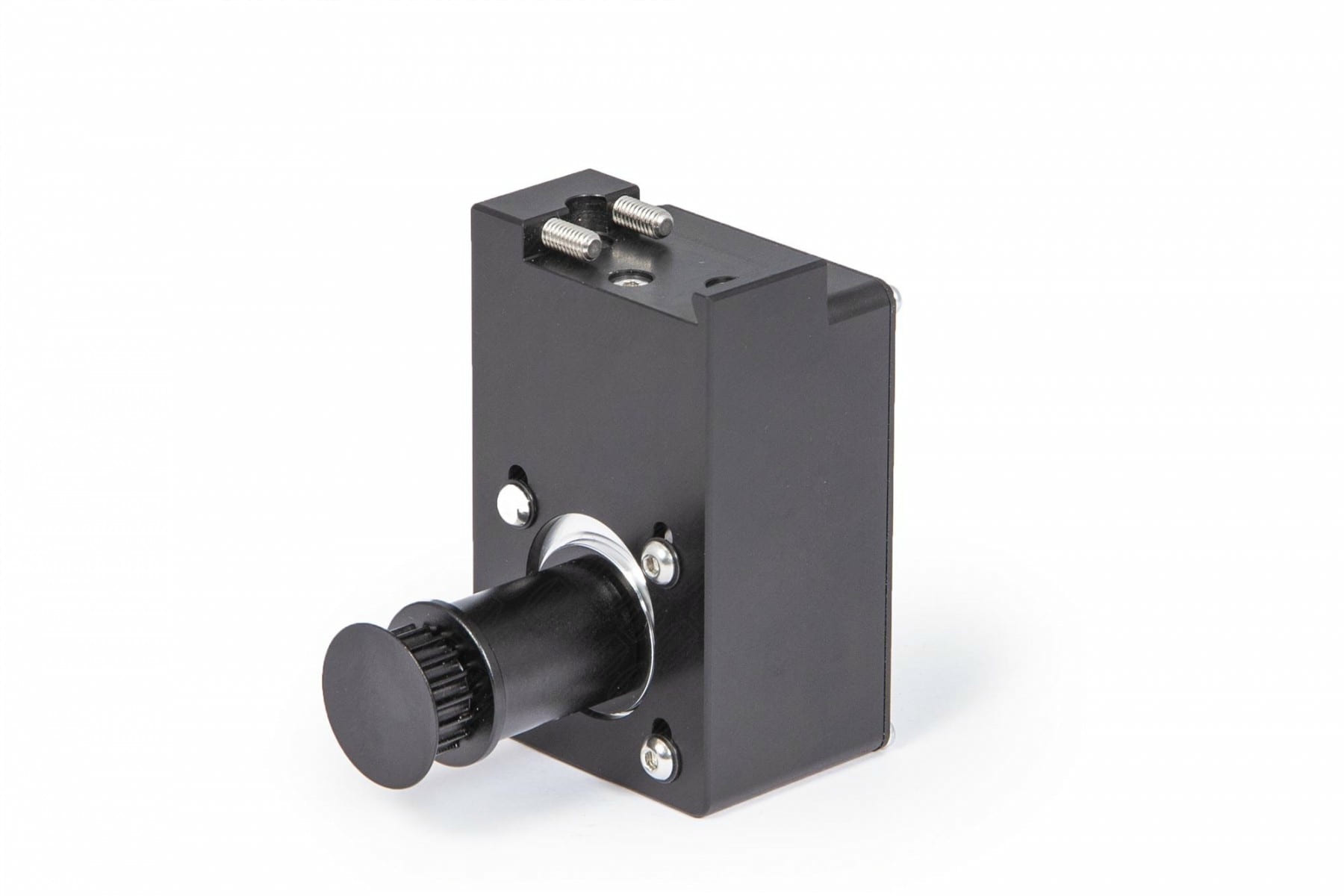

Le Steeldrive II est composé d'une unité moteur, reliée à la commande de mouvement lent du focuseur par une courroie crantée, garantissant un fonctionnement sans jeu, et d'une unité de commande avec l'électronique, servant aussi de télécommande. Vous pouvez connecter jusqu'à deux capteurs de température en même temps, un sur l'unité moteur et l'autre sur l'unité de commande. Un capteur est inclus pour compenser automatiquement les dérives dues aux différences de température.

Une unité de commande peut gérer une seule unité moteur, mais vous pouvez contrôler plusieurs unités en parallèle via un ordinateur.

Le moteur est conçu pour se déplacer vers une position sauvegardée avec une précision maximale, même s'il doit déplacer plusieurs kilogrammes sur toute la portée du focuseur !

Le Steeldrive II Motorisé Focuseur comprend :

• 1x Unité moteur avec courroie crantée et câble de connexion de 3 m. Compatible avec tous les focussieurs Baader Steeltrack® et Diamond Steeltrack®. Les adaptateurs pour autres focussieurs que Steeltrack® (classique et Diamond) ne sont pas inclus !
• 1x Support magnétique 3D imprimé pour le capteur de positionnement, pouvant être monté sur le focuseur. Un anneau magnétique en métal #2957264 est disponible séparément pour les focussieurs Baader Diamond Steeltrack®.
• 1x Contrôleur Steeldrive II avec manipulation intuitive et touches pour un contrôle manuel, y compris un câble USB de 3 m.
• 1x Capteur de température avec câble de 1 m, supporte également le contrôle du chauffage des boucliers contre la rosée.
• Alimentation 12V/1,5A, alimentation universelle pour UE, Royaume-Uni et USA.
• Logiciel SteelGO et pilote ASCOM pour contrôler plusieurs focussieurs motorisés via un PC (téléchargement).
• Bandes Velcro (serre-câbles) pour une gestion de câbles sans tension.

Caractéristiques :

• Focalisation haute précision pour charges lourdes : Le moteur pas à pas à couple élevé est directement connecté au focuseur par une courroie crantée, éliminant ainsi le jeu (et les éventuelles sources de défaillances) causé par les réducteurs qui devraient être utilisés avec des moteurs à faible puissance.
• Commande intuitive : Le contrôleur manuel permet de trouver et de mémoriser rapidement le point de mise au point. Plusieurs modes sont disponibles pour déplacer le focuseur :
• Mode normal : Le focuseur se déplace aussi longtemps qu'une touche est enfoncée.
• Mode jogging : Chaque pression sur une touche déplace le focuseur d'une distance configurable dans le logiciel SteelGo (par exemple 0,1 mm).
• Mode pas unique : Chaque pression sur une touche déplace le focuseur de la plus petite distance possible (environ 2,5 micromètres).
• Capteur de positionnement sans contact : L'unité moteur du Steeldrive II est équipée d'un capteur de positionnement sans contact (effet Hall) activé par un aimant fixé à la partie mobile du focuseur.
• Compensation de la température : Deux capteurs de température numériques peuvent être utilisés simultanément. L'un peut être connecté à l'unité moteur et l'autre à l'unité de commande. La compensation de température s'ajuste automatiquement pour éviter les dérives dues aux variations de température.
• Sortie PWM 12V/1A : Le Steeldrive II dispose d'une sortie PWM 12V/1A qui peut être utilisée avec un câble adaptateur en option du port AUX du contrôleur Steeldrive II vers le connecteur Cinch pour des chauffages de boucliers contre la rosée #2957262 jusqu'à 10W.
• Faible consommation d'énergie : Le courant moteur est automatiquement réduit en mode maintien. Le Steeldrive II consomme alors environ 0,7 W.
• Fabriqué en Allemagne : Toutes les pièces mécaniques sont usinées CNC en aluminium dans notre atelier. Les cartes électroniques sont également conçues et fabriquées en Allemagne.

Données techniques :

• Fabricant : Baader Planetarium
• Matériau : Aluminium
• Poids net (kg) : 0,73
• Capacité de charge (kg) : jusqu'à 8 kg
• Consommation d'énergie : environ 0,7 W
• Sortie d'alimentation : 12V/1A PWM
• Résolution : 2,5 micromètres par pas
• Logiciel : Logiciel SteelGo II
