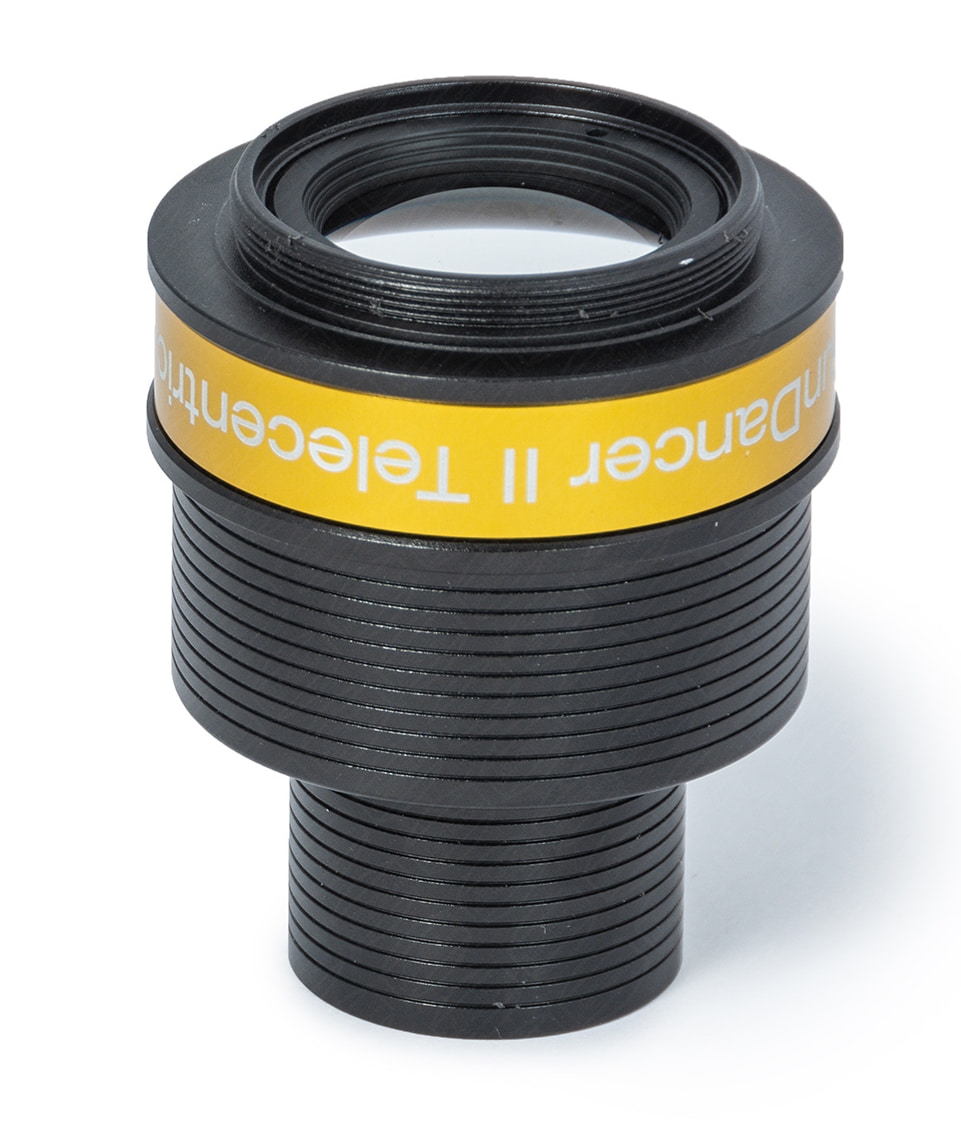

Baader SunDancer II TZ-3S

Baader SunDancer II 3x Système Télécentrique TZ-3S

Les systèmes télécentriques sont principalement utilisés dans les filtres H-alpha pour l'observation du Soleil, où l'étalon plane-parallèle 1/100 lambda dans le filtre H-alpha nécessite un faisceau lumineux parfaitement parallèle sur toute l'image. Ces télécentriques produisent des images très nettes, mais sont généralement optimisés uniquement pour la longueur d'onde H-alpha.

Ce système télécentrique achromatique SunDancer 3x est conçu pour l'ensemble du spectre visible et peut donc être utilisé non seulement dans les systèmes H-alpha, mais aussi remplacer une lentille Barlow. Grâce au faisceau lumineux parallèle, il est très tolérant en ce qui concerne la distance de travail : tandis que le facteur de grossissement d'une lentille Barlow change avec la distance à l'oculaire ou à la caméra (les oculaires zoom sont également basés sur ce principe), le facteur de grossissement et la qualité de l'image du TZ-3 ne changent pas, même si l'oculaire est placé bien au-delà de la distance de travail du design optique (96 mm derrière la base du filetage T-2). Vous pouvez également placer l'appareil photo/oculaire beaucoup plus près du système télécentrique, mais surtout lors de l'utilisation d'un filtre H-alpha, vous observerez non seulement le Soleil, mais aussi des structures dans le filtre Etalon naturellement développé, qui sont invisibles avec la distance de travail correcte.

Le SunDancer II TZ-3S achromatique éclaire un cercle d'image de 27,5 mm à une distance de 96 mm de la base, idéal pour les petits capteurs des caméras planétaires modernes et rapides qui nécessitent des grossissements élevés pour photographier la Lune et les planètes. Le contraste est meilleur que celui des lentilles Barlow simples ou de la projection d'oculaire souvent utilisée pour des grossissements élevés. Avec le système télécentrique 3x, les gros grossissements nécessaires pour les observations visuelles peuvent également être obtenus avec des oculaires orthoscopiques à longue focale. La distance interpupillaire des oculaires utilisés ne change pas non plus. Lors de l'utilisation de l'anneau d'extension de 2", la position de mise au point change de seulement 3 mm par rapport à un oculaire de 2", de sorte que le TZ-3S peut également être utilisé sur un bino-viseur avec adaptation T-2 à la place d'un correcteur de chemin optique 2,6x en verre, par exemple pour atteindre la mise au point lors de l'observation des planètes avec un télescope Newtonien.

La connexion du côté du télescope se fait via un embout double 1,25"/2" avec des cannelures de sécurité (celles-ci empêchent un basculement dû à une rainure de sécurité mal positionnée et offrent en même temps une prise sûre). Du côté de la caméra, le filetage T-2 assure une connexion fixe et résistante au basculement même pour les caméras lourdes ou les pinces d'oculaire T-2. Des anneaux adaptateurs sont disponibles pour presque tous les systèmes de connexion courants (par exemple M48 / 2" / M68).

Comparaison des systèmes télécentriques avec les lentilles Barlow

Un système télécentrique allonge la distance focale de manière similaire à une lentille Barlow, mais avec des rayons parallèles. Cela signifie que la distance de travail reste presque la même, et la qualité ainsi que l'échelle de l'image restent constantes. Pour les caméras avec un cercle d'image de moins de 27,5 mm, les problèmes de vignettage sont éliminés et vous bénéficiez du contraste plus élevé du système télécentrique.

Caractéristiques techniques :

• Backfocus : 96 mm de la base du filetage T-2
• Extension focale : 3x
• Cercle d'image : 27 mm
• Diamètre intérieur / Ouverture (mm) : 27 mm
• Conception optique : Système télécentrique
• Connexion (côté oculaire/caméra) : M42 x 0,75 (T-2)
• Connexion (côté lentille) : ø 1¼" (31,75 mm), ø 2" (50,8 mm)
• Utilisation : pour les observations H-alpha ou comme lentille Barlow, avec cadre pour le filtre de bloc du filtre H-alpha Baader SunDancer II
