PlaneWave CDK17 Astrograph f/6.8

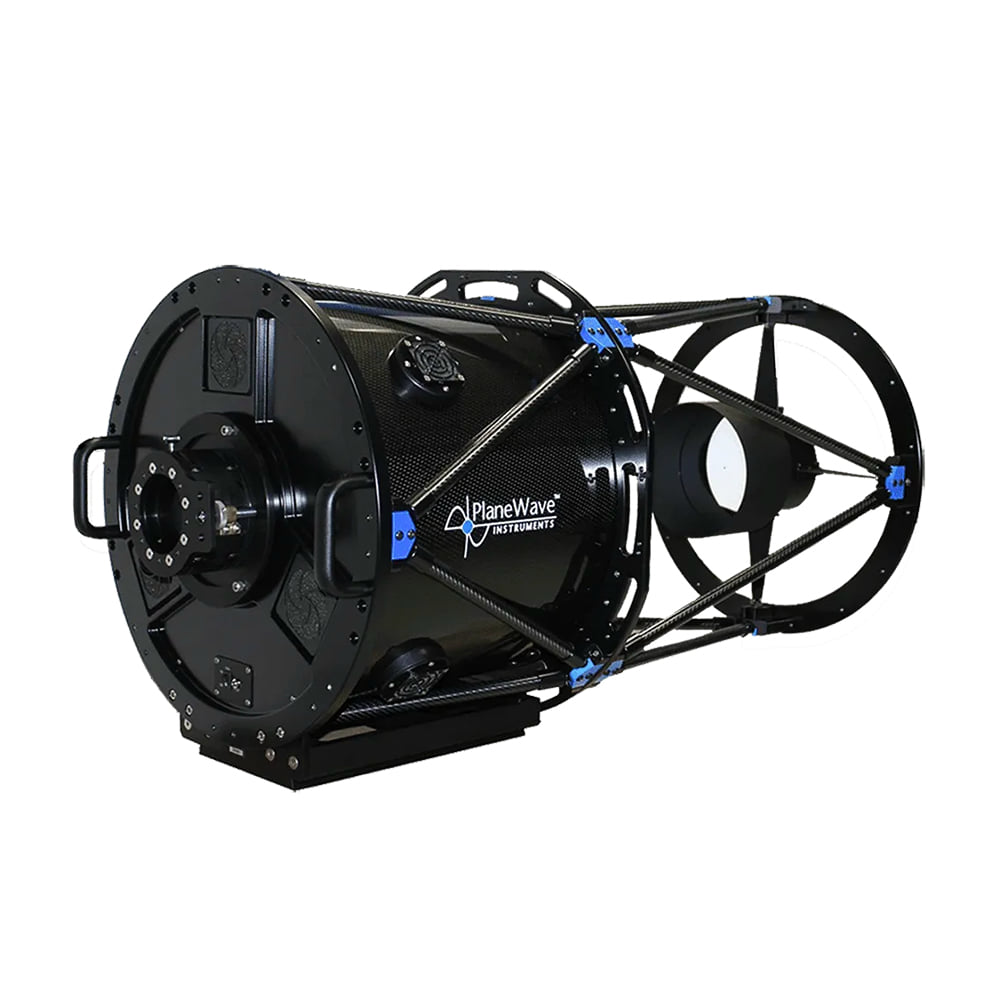

PlaneWave CDK17 f/6.8 Assemblage de tube optique

Le CDK17 est un tube optique avec une ouverture de 432 mm et un rapport d'ouverture de f/6,8. Il est basé sur une conception Dall-Kirkham corrigée et est conçu pour les applications exigeantes en astrophotographie, recherche et astronomie visuelle. La combinaison d'une grande ouverture et d'un rapport d'ouverture modéré permet une collecte efficace de la lumière tout en offrant un champ d'image large et plat.

Conception optique

Le système Dall-Kirkham corrigé est conçu pour supprimer les aberrations telles que la coma et l'astigmatisme en dehors de l'axe optique. Il en résulte un champ d'image plat avec une netteté uniforme jusqu'aux bords, ce qui réduit le besoin de correction d'image ultérieure.

Structure mécanique

Le tube est en fibre de carbone et combine une grande rigidité avec un poids faible. Le choix du matériau minimise la dilatation thermique et réduit les décalages liés à la mise au point en cas de changements de température. Cela est particulièrement avantageux pour les longues séries d'observations ou d'expositions.

Miroirs et revêtements

Les miroirs primaire et secondaire sont en verre de quartz (silice fondue), qui se caractérise par une grande stabilité dimensionnelle et une faible déformation sensible à la température. Des revêtements de haute qualité améliorent la transmission et réduisent la lumière parasite à l'intérieur du système.

Gestion thermique

Le CDK17 dispose de ventilateurs intégrés et d'un système de refroidissement compatible Delta-T afin d'adapter rapidement le système optique à la température ambiante. Cela réduit les turbulences de l'air dans le tube et contribue à une qualité d'image stable.

Contrôle de la condensation

Un chauffage anti-condensation intégré avec des coussinets chauffants commandés par logiciel empêche la condensation sur les surfaces optiques. La performance d'imagerie reste ainsi constante, même en cas d'humidité élevée.

Domaines d'application

Le CDK17 est adapté à l'astrophotographie haute résolution, aux observations scientifiques et aux mesures photométriques précises. Il peut également être utilisé pour l'observation visuelle et trouve son application dans des domaines tels que la surveillance spatiale et la connaissance du domaine spatial.
