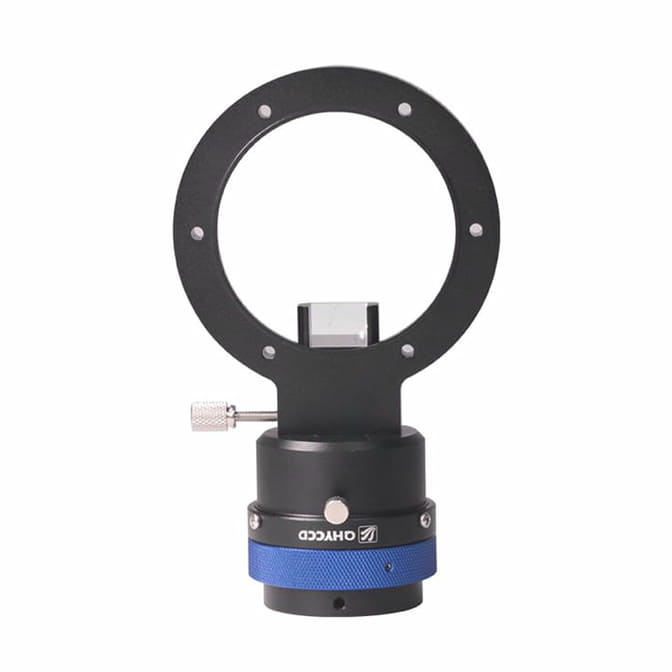

QHY OAG QHYOAG-M Pro

Contrairement aux systèmes de guidage externes, lorsqu'on utilise un OAG (Off-Axis Guider), la caméra de guidage et la caméra d'imagerie partagent le champ de vision du système optique principal. Si le tube optique (OTA) de l'utilisateur a une longue focale et que les conditions environnementales ne sont pas idéales, il est souvent plus difficile de trouver des étoiles adaptées au guidage dans le champ de vision. Une manière d'augmenter les chances de trouver une bonne étoile guide est d'utiliser une caméra de guidage avec un capteur plus grand. Par exemple, des caméras de guidage comme la QHY5III174M ou la QHY5III585C ont un champ de vision 2 à 4 fois plus grand que celui des petites caméras généralement vendues comme guideurs. Ce champ de vision plus grand permet naturellement de capturer plus d'étoiles, résolvant ainsi le problème de la rareté des étoiles disponibles pour guider l'image.

Pour qu'une caméra de guidage avec un grand capteur fonctionne pleinement dans un OAG, il est nécessaire d'utiliser un prisme suffisamment grand pour éclairer le capteur plus grand et éviter un fort vignettage. Le nouvel OAGM/L Pro utilise un prisme plus large pour mieux accueillir les caméras de guidage avec de grands capteurs. La taille du prisme de la série QHYOAG standard est d'environ 8 x 8 mm, tandis que celle de l'OAGM/L Pro est de 10 x 14 mm.
