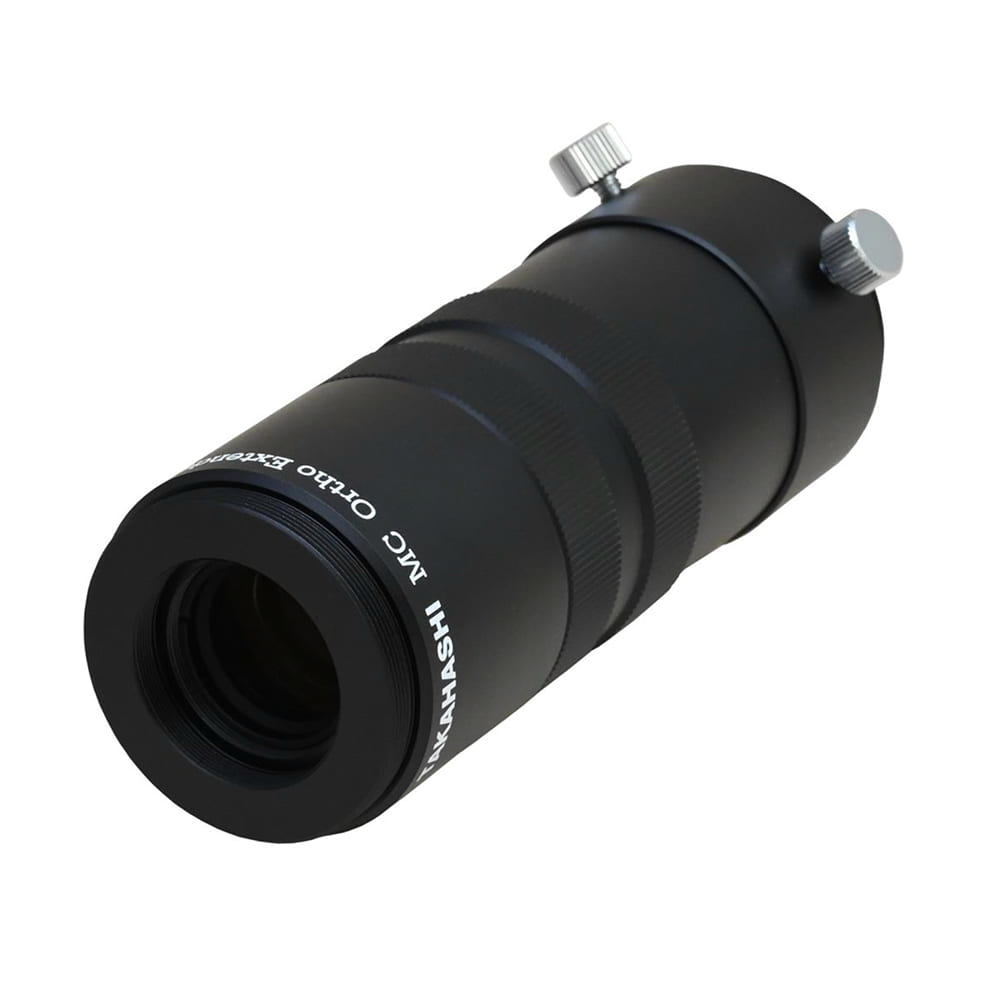

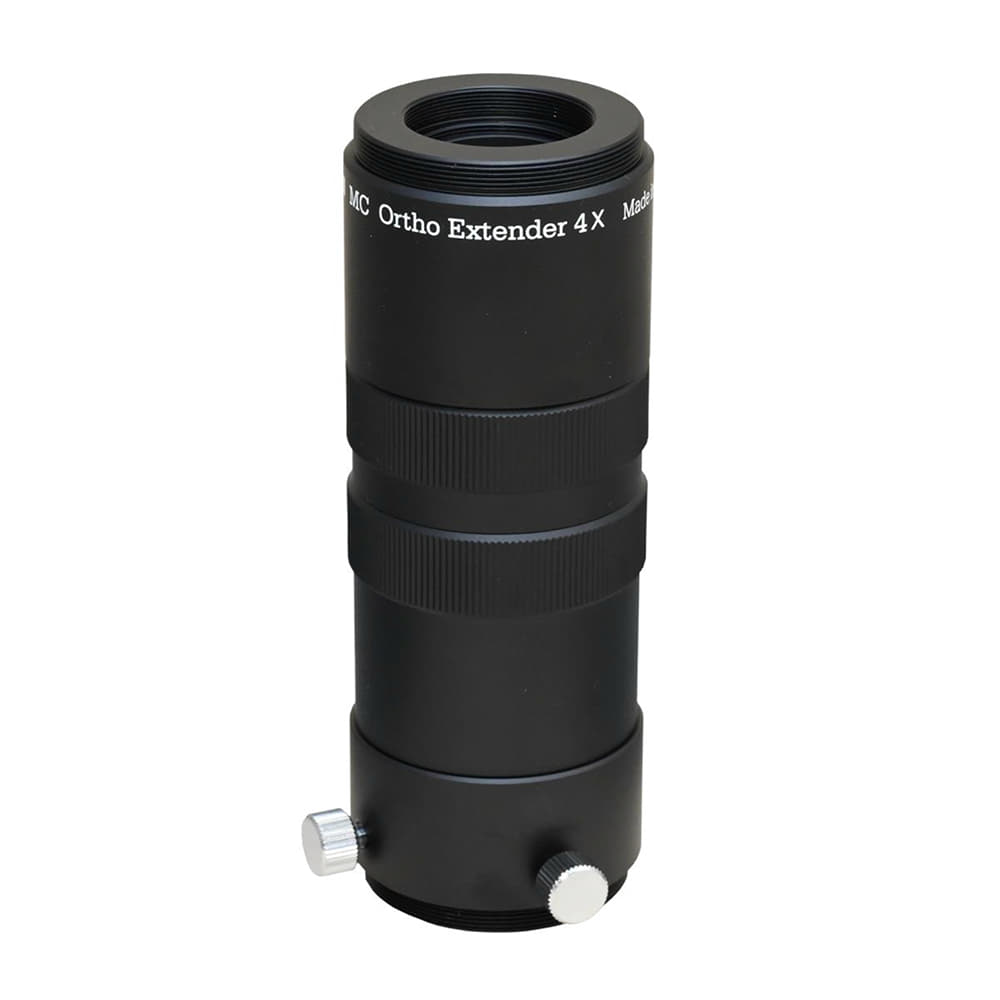

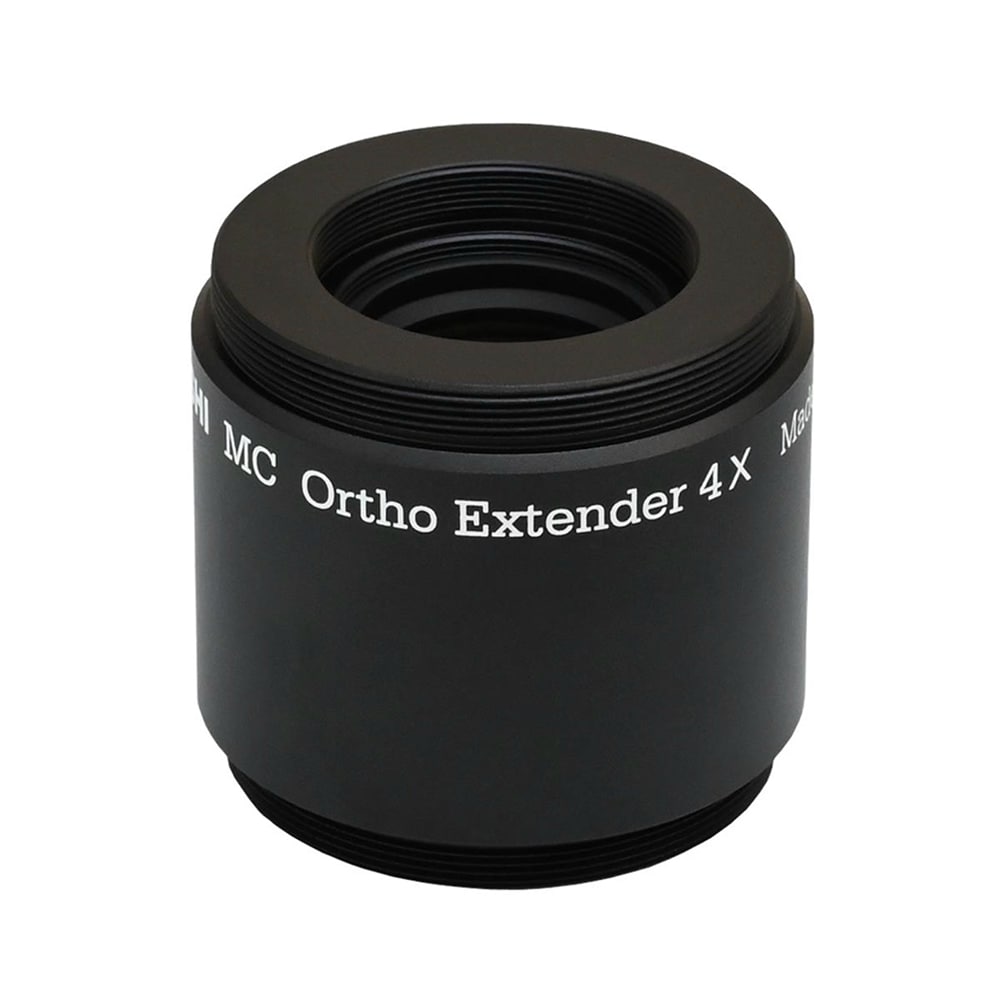

Takahashi Ortho Extender 4x



Der Ortho Extender 4X, der eine vierfache Vergrösserung bietet, ist dafür konzipiert, an ein Teleskop mit einem Öffnungsverhältnis von F/8 bis F/10 angeschlossen zu werden, um vergrösserte Bilder von Planeten und Mondkratern aufzunehmen. Es gibt zwei Methoden, um vergrösserte Bilder von Planeten und dem Mond zu machen: durch das Okular oder durch Verlängerung der Brennweite mit einer Barlow-Linse oder einem Extender.



Okulare sind optisch für die visuelle Betrachtung ausgelegt, und wenn sie für die Fotografie verwendet werden, sind sie den, für die Fotografie, optisch gestalteten Extendern sowohl in zentralen als auch peripheren Aberrationen unterlegen. Der neu veröffentlichte Ortho Extender 4X ist optisch so konzipiert, dass er das aberrationsfreie Bild des TOA um das Vierfache vergrössert. Wenn du den Ortho Extender 4X an das TOA-130 anschliesst und die Brennweite auf 4000mmF/30 erhöchst, kannst du mit einem φ20mm-Sensor fotografieren. Der Blickwinkel des Four Thirds wird innerhalb der Airy-Scheibe zusammengeführt, was eine nahezu aberrationsfreie Vergrösserungsmethode darstellt.



Die Befestigungsmethode und das Zubehör ist dasselbe wie beim Ortho Extender 2X. Die Montage auf der Objektivtubus-Seite erfolgt mit einem M43P0,75-Schraubanschluss, und die kameraseitige Montage verwendet eine Kombination aus M42P0,75-Kameraschraube und φ31,7-Hülse mit einer optischen Weglänge von 20 mm. Durch den Austausch des kleinen Bohrtubus und des 40mm-Optikwegs-Bohrtubus gemäss der Systemtabelle ist es möglich, eine ungefähr angemessene Vergrößerung von 4-fach auch bei Verwendung einer Spiegelreflexkamera oder eines Prismas zur Korrektur atmosphärischer Unterschiede zu erhalten.
