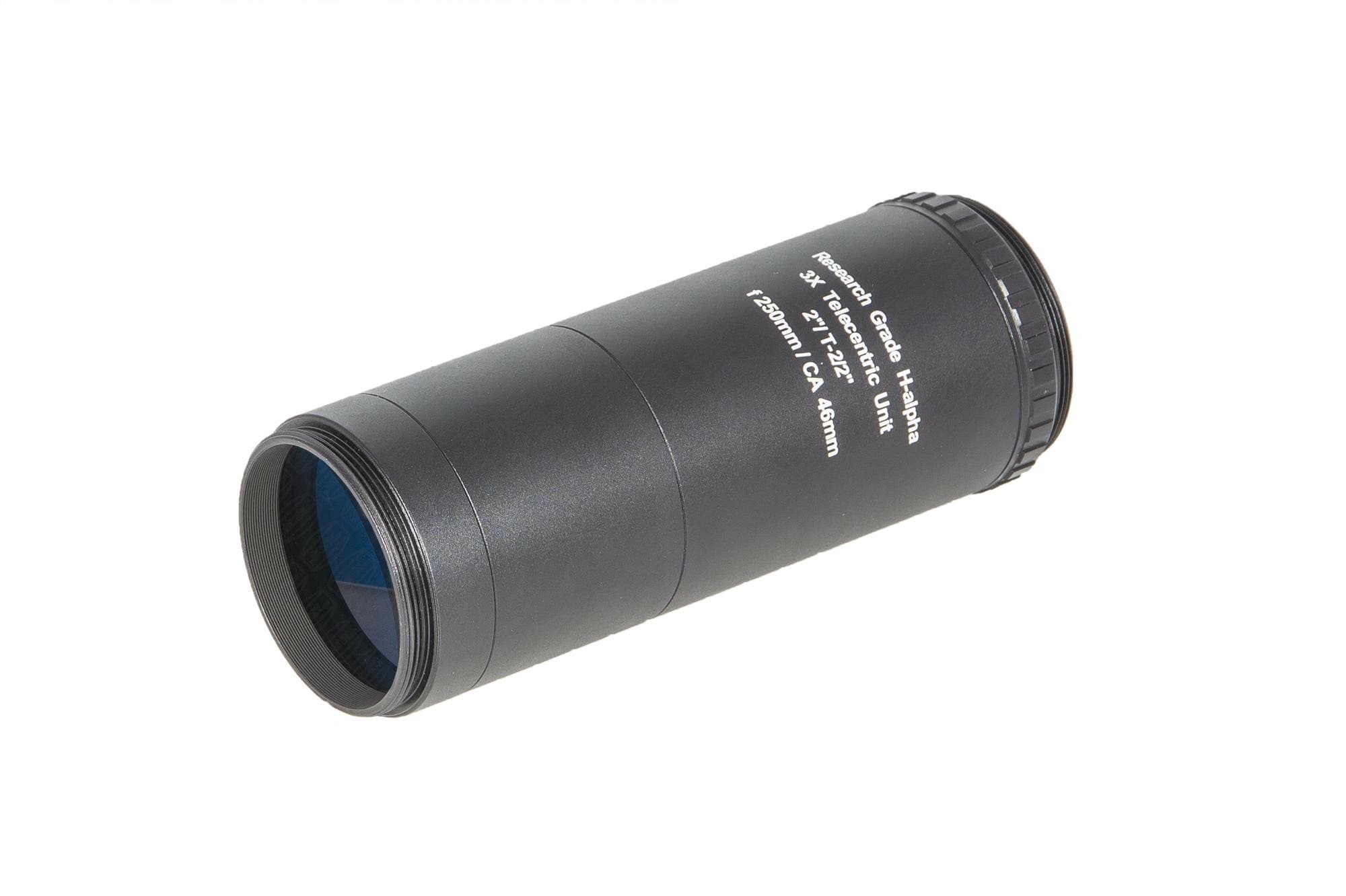

Baader 2" Telecentric System TZ-3 Research Grade (3x Focal Length)

Baader Telezentrische Systeme zur Brennweitenverlängerung

Die Baader Telezentrischen Systeme dienen der Bereitstellung eines parallelen optischen Strahls und der Bereitstellung eines ausreichenden Backfokus in Verbindung mit jedem SolarSpectrum H-alpha-Filter.

Telezentrische Optik-Sets werden oft mit einer Barlow-Linse verwechselt. Beide können verwendet werden, um die Brennweite zu vergrössern. Telezentrische Systeme sind so konstruiert, dass der Austrittspupillen scheinbar im Unendlichen positioniert ist, was bedeutet, dass der zentrale Strahl von jedem Punkt im Feld scheinbar aus dem Unendlichen kommt und daher senkrecht zur Bildebene und parallel zur optischen Achse verläuft. Dies bedeutet, dass der Strahl ausserhalb der Achse die Bildebene mit derselben Winkelgeometrie erreicht wie die axialen Strahlen. Alle Felderlemente erscheinen, als ob sie auf der Achse wären, quer durch die Bildebene, und – im Gegensatz zu einer Barlow-Linse – sind die Randstrahlen des Feldes nicht geneigte Bündel.

Da alle Hauptstrahlen quer durch die Bildebene senkrecht zur Bildebene stehen, werden die Strahlen am Rand des Feldes durch ein Etalon direkt vor der Fokalebene mit exakt derselben Geometrie wie die Strahlen auf der Achse passieren. Bei einer f/30 telezentrischen optischen Anordnung sieht das Etalon dieselbe Geometrie quer über das gesamte Feld, und die spektrale Bandbreite verschiebt sich über das gesamte Sichtfeld hinweg nicht in der Wellenlänge.

Ab einem Öffnungsverhältnis von ~f/15 (+2x Telezentrisch), ~f/10 (+3x Telezentrisch) oder ~f/7.5 (+4x Telezentrisch) erzeugen die Baader TZ-Systeme einen parallelen Strahl mit einem Öffnungsverhältnis von ~f/30. Im Fall von stark abweichenden Teleskopbrennweiten sollte die klare Objektivöffnung des Teleskops auf den Durchmesser reduziert werden, sodass das resultierende f/Verhältnis wieder nahe bei f/30 liegt (wir bieten hierfür eine geeignete Blende an).

Die TZ-System-Distanzen zum Kamerasensor – gemessen von der hinteren Linse – reichen von 200 mm für das TZ-2 bis 230 mm für das TZ-4 und 250 mm für das TZ-3. Dies bietet ausreichend Platz für das H-alpha-Filtergehäuse und fast jedes Zubehör, z. B. ein Baader 2"-Spiegelprisma oder jedes denkbare Kameragerät. Der grosszügige Platz des TZ-3 ermöglicht auch die Verwendung eines Binokulars, wenn es mit dem SolarSpectrum-Gehäuse über ein Baader BBHS T-2-Sternprisma montiert wird. Alle TZ-Beschichtungen sind auf die verschiedenen Glas-Substrate der Linsen abgestimmt und für maximale Durchlässigkeit bei 656 nm optimiert. Das TZ-3 funktioniert insbesondere auch bei CaK bei 396 nm. Das Strehl-Verhältnis des TZ-3 liegt bei 396 nm deutlich über 80%.

Optische & Nutzungsspezifikationen

• Brennweitenverlängerung: 3x
• Innere Verbindung (Linsenseite): M42 x 0,75 (T-2)
• Äussere Verbindung (Okular-/Kameraseite): M42 x 0,75 (T-2), 2"/SCT-Gewinde (50,8mm)
• Äussere Verbindung (Linsenseite): 2"/SCT-Gewinde (50,8mm)
• Verwendung: Für H-alpha-Beobachtung mit SolarSpectrum-Filtern

Abmessungen & Gewicht

• Nettogewicht (kg): 0,21

Hersteller

• Baader Planetarium
