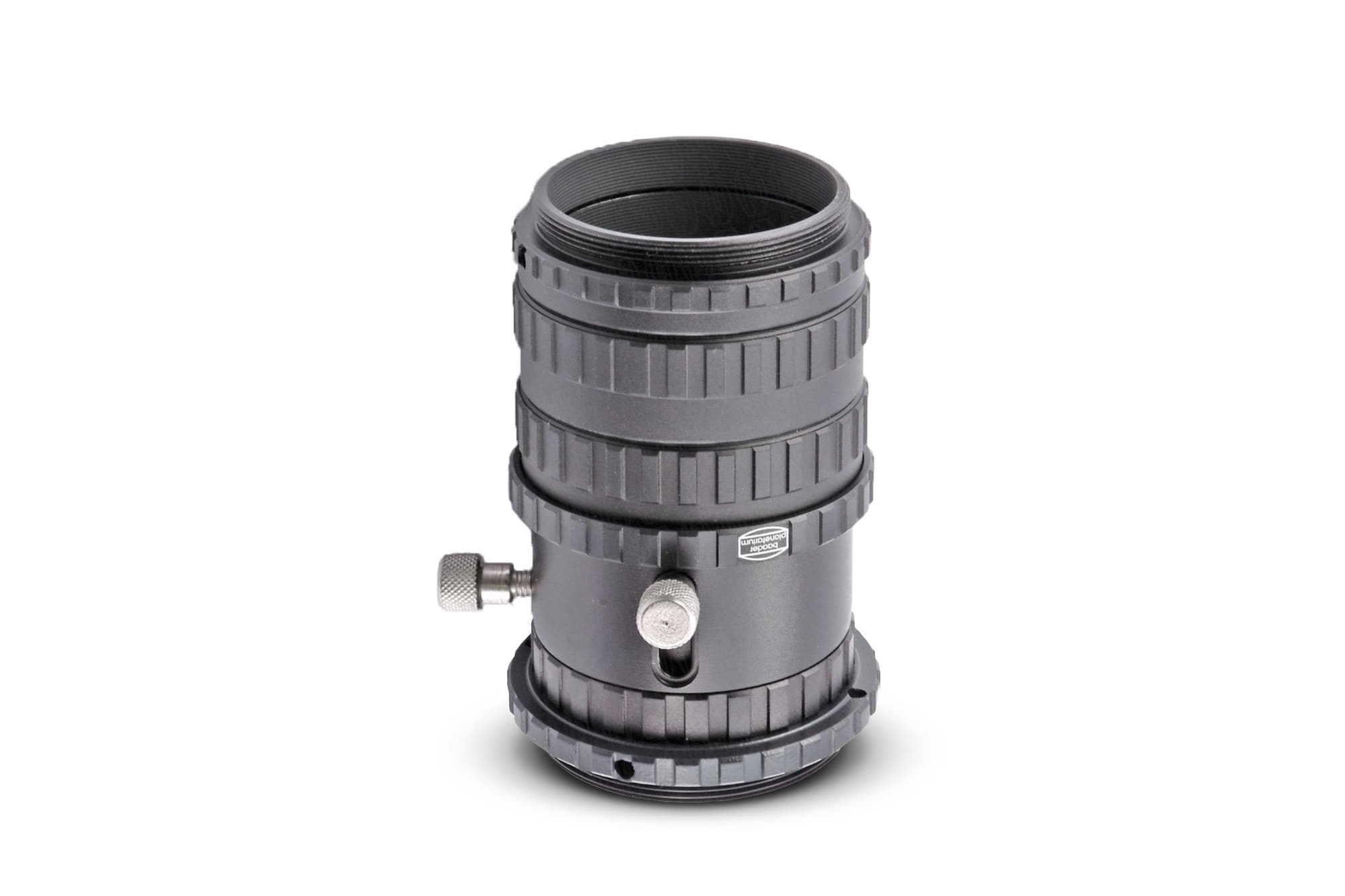

Baader Afocal Digital Projection System ADPS V - with M44a

Optische & Nutzungs-Spezifikationen

Das Projektion-System ADPS (= Afocal Digital Projection System) ist dem Baader OPFA-System für DSLR-Kameras sehr ähnlich – jedoch kann der Abstand zwischen dem Projektionselement und dem Objektiv einer Digitalkamera auf einen viel kürzeren Wert eingestellt werden!

Die Okularprojektion (sogenannte afokale Projektion) in Kombination mit Kompaktkameras erfordert eine viel präzisere Einstellung aller mechanischen Distanzen als bei der klassischen Okularprojektion mit einer DSLR, bei der das Objektiv vom Kameragehäuse entfernt werden kann.

Unser ADPS-Projektionssystem besteht aus einer sehr fein abgestuften Reihe von Verlängerungsringen (und einem T2-Sicherungsring), um es an jedes 1¼ "Okular (mit einem Durchmesser von bis zu 38 mm) anzupassen, sodass das Okular so nah wie möglich an die erste Linse des Kameraobjektivs positioniert werden kann! Nur dieser geringe Abstand ermöglicht ein scharfes Bild ohne Vignettierung.

Ein zentrales Bauteil aller ADPS-Systeme ist ein gleitender Fokussierer (blau markiert) mit einem T2-Sicherungsring. Das 1¼-Zoll-Projektionsokular (nicht im ADPS enthalten) wird in diesen gleitenden Fokussierer eingesetzt, und der gleitende Fokus ermöglicht eine präzise Einstellung zwischen Okular und Kameraobjektiv. Der Sicherungsring ermöglicht es, die Kamera kontinuierlich relativ zum Fokussierer zu drehen, um die Kamera optimal für ein Bild auszurichten.

Dann werden drei T-2 Verlängerungsrohre (2x15mm, 1x7,5mm, ebenfalls blau markiert) auf den gleitenden Fokussierer geschraubt, das Okular (mit einem maximalen Aussendurchmesser von 38 mm) befindet sich nun innerhalb der Rohre. Diese Rohre dienen dazu, den richtigen Projektionsabstand zu erreichen. Zusätzlich benötigen Sie passende DT I-Adapter und den DT-Ring, um die Kamera an das ADPS anzuschliessen.

Hinweis (!): Die Hersteller von Digitalkameras ohne Wechselobjektive möchten verhindern, dass das Zoom-Objektiv Ihrer Kamera bei Ein- oder Ausfahren beschädigt wird! Daher haben viele Kameras entweder kein Filtergewinde oder ein seltsames Gewinde, das auf der Kamera nicht üblich ist. In diesem Fall müssen Sie einen Adapter für Frontfilter bei Ihrem Kamerahändler kaufen! Dies ist normalerweise ein grossformatiger Adapter mit einer bestimmten Länge, die sicherstellt, dass auch ein vollständig ausgefahrenes Zoom-Objektiv keinen Kontakt mit einem Filter hat.

Bitte lesen Sie immer die Bedienungsanleitung Ihrer Kamera und prüfen Sie, welches Gewinde auf Ihrer Kamerahülle als Adaptergewinde angeboten wird. Das ist in der Regel wirklich einfach! Falls keiner unserer digitalen DT-Ringe direkt auf das Filtergewinde des Kameraobjektivs oder der Kamerahülle passt, muss der notwendige Distanzring bei Ihrem Fotohändler bestellt werden. Diese Artikel werden in der Regel als Filteradapter bezeichnet. Nur wenn ein solches Gewinde vorhanden ist, kann eine Kamera direkt über einen DT-Adapter (z. B. SONY / M37 mit DT-Adapter I) oder mit einem unserer DT-Ringe an das ADPS angeschlossen werden.

Ports & Kompatibilität

• Kamera adaptierbar: Für digitale Bildgebung mit Kameras und/oder Camcordern
• Innverbindung (linsenseitig): M34, M42 x 0,75 (T-2)
• Aussverbindung (okular-/kamera-seitig): M42 x 0,75 (T-2)
• Aussverbindung (linsenseitig): M44

Abmessungen & Gewicht

• Innendurchmesser / Freie Öffnung (mm): 38
• Netto-Gewicht (kg): 0,14
• Äusserdurchmesser (mm): 55,0
