Baader Bino Set Ring for Adaptation Of MaxBright II

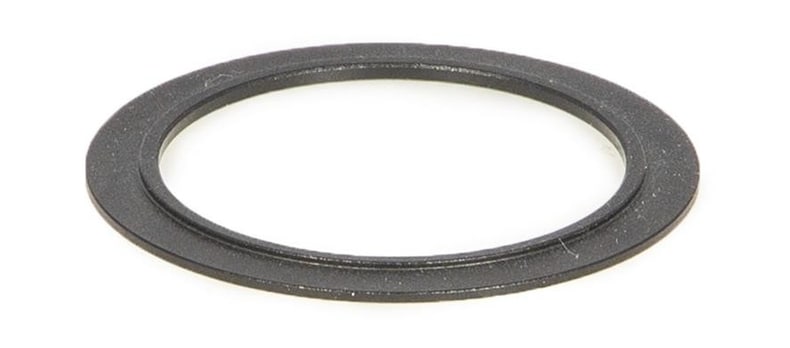

Bino Hilfsring zur Adaption des MaxBright® II

Kürzeste mögliche Adaption ohne Glaswegkorrektor

In Kombination mit Teleskopen mit langen Brennweiten (f/10 oder langsamer) kann es sinnvoll sein, den Binoviewer über sein M34-Gewinde direkt an die T-2 Sternokular-Diagonal zu schrauben. Dadurch bleibt der Binoviewer mit einem T-2i Verriegelungsring – mit Hilfshebel (#2458271) an Ort und Stelle.

Dies ist die kürzeste mögliche Adaption des "Adapter S58a zu T-2a – für alle BDS Diamond Steeltrack" (#2957202) – sehr kompakt und geschützt vor „versehentlichem Entfernen“.

Die kürzeste mögliche Adaption kann mit dem Baader Prism Diagonal T-2/90° 32mm (#2456005) erreicht werden.

Diese direkte Verbindung lässt keinen Platz zwischen Binoviewer und T-2 Sternokular für einen Baader Glaswegkorrektor, aber andererseits könnte die kürzere optische Länge der Kombination gerade so kurz sein, dass kein Glaswegkorrektor benötigt wird – es lohnt sich also, dies auszuprobieren. Trotzdem kann es sein, dass der Binoviewer nicht in der richtigen Position sitzt, wenn er vollständig mit den beschriebenen männlichen/weiblichen M34-Gewinden eingeschraubt ist. Aus diesem Grund ist ein spezieller T-2i Verriegelungsring – mit Hilfshebel (#2458271) verfügbar. Dieser T-Verriegelungsring wird „nach oben“ gegen den Körper des Maxbright II geschraubt, um den Binoviewer vor unbeabsichtigter Rotation und vor allem davor zu verhindern, dass er herunterfällt.

Für diese kurze Adaption benötigen Sie den T-2i Verriegelungsring – mit Hilfshebel (#2458271) und den Bino Hilfsring. Entfernen Sie die T-2 Kontermutter oder den Zeiss Dovetail-Ring vom Binoviewer. Schrauben Sie dann den Verriegelungsring auf das Männchen-Gewinde des T-2 Prismas und legen Sie den Hilfsring zwischen Binoviewer und Verriegelungsring. Die erhabene Oberfläche des Gleitrings sollte zum Binoviewer hin zeigen und die flache Seite zum Sternokular. Schrauben Sie nun den Binoviewer auf das Prisma und fixieren Sie ihn mit dem Verriegelungsring in der gewünschten Position. Der Gleitring ermöglicht es, den Augenabstand noch einzustellen.

Falls der Hebel des Verriegelungsrings in einer unpraktischen Position landet, können Sie dessen Position ändern. Der Hebel ist nur in den Ring eingeschraubt und kann in eines der drei um 120° versetzten Gewindelöcher des Verriegelungsrings eingesetzt werden.
