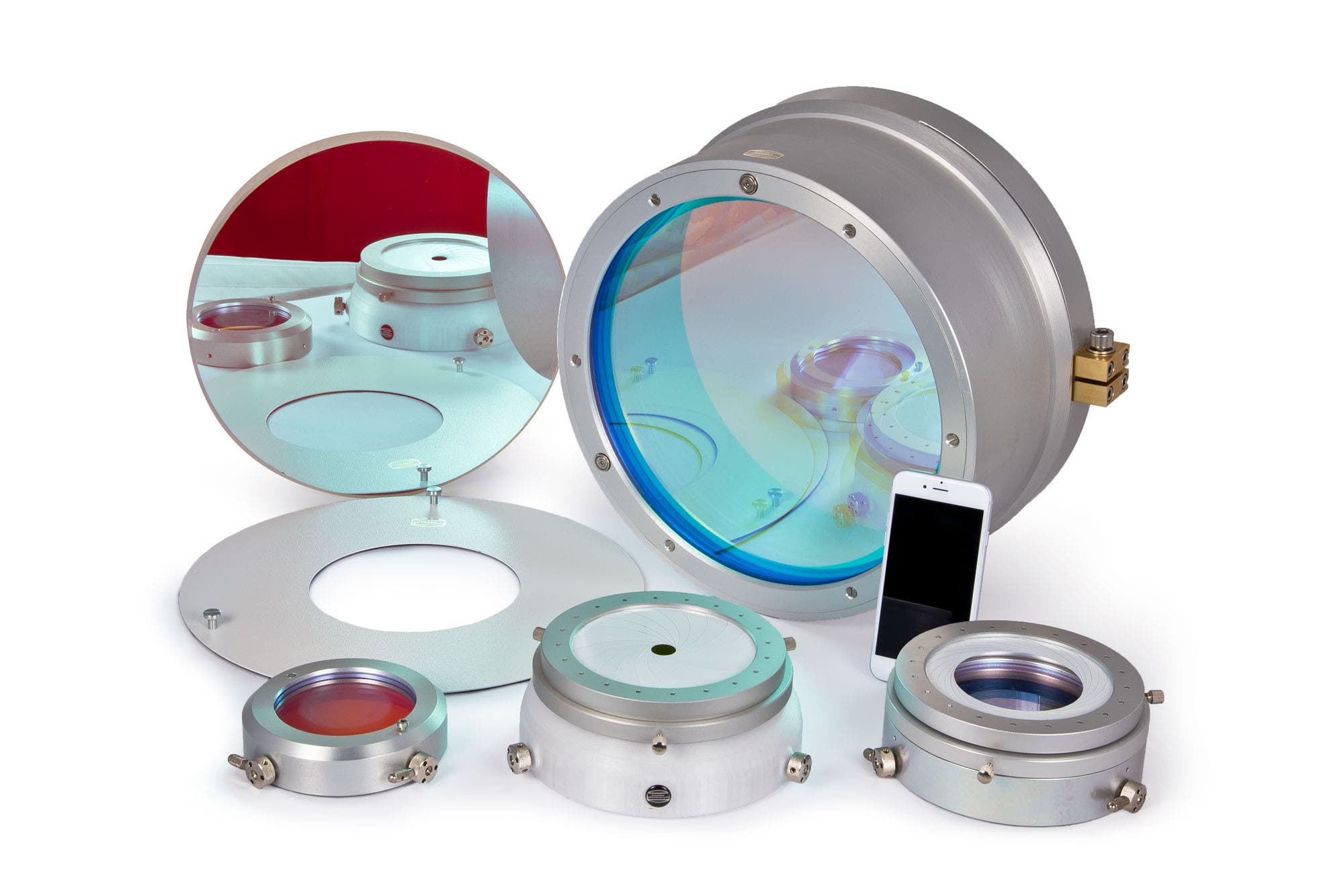

Baader D-ERF Energy Rejection Filter 75mm (5mm Glass)

D-ERF Energieabweisender Filter

Beschreibung:

Der D-ERF-Hitzeprefilter ist speziell für die H-alpha-Beobachtung mit Oberflächenfiltration im Sonnen-Spektrum und für Protuberanzen (mit IR-Blockbeschichtung) entwickelt.

Unsere "GREAT" D-ERF Energieabweisenden Filter sind einzigartig auf der Welt! Unsere 43-lagige dielektrische DWDM-Beschichtung liefert einen COOL-Strahl aus reinem roten Licht mit einer Halbbandbreite von 80 nm! Das Glassubstrat in diesem Fall ist kein weiches, streaky gefärbtes Absorptionsglas, sondern klares BK7 mit höchster Homogenität, fein-optisch poliert auf die Qualität der Objektivlinsenoberflächen und mit allen Reflexionsbeschichtungen auf einer Seite. Diese Beschichtung reflektiert das unerwünschte Spektrum von 280 nm bis 1500 nm, während nur das 80 nm breite Spektralfenster um H-alpha offen bleibt.

Es ist äusserst schwierig, eine solche Leistungsbeschichtung sowie die Anti-Reflexionsbeschichtung auf der Gegenseite so zu gestalten, dass keine beschichtungsbedingte Spannung im Glassubstrat entsteht. Wenn diese Beschichtungssysteme auf beiden Seiten der Platte nicht exakt ausgeführt werden, um die durch die Beschichtungsschichten induzierten Spannungen auszugleichen, können die planparallelen Oberflächen leicht verzerrt werden, wodurch die 1/10-Wellenplatte in ein unregelmässig gewölbtes Substrat umformt wird, das als (schlechtes) Objektiv fungiert. Unsere D-ERF Filterbeschichtungen sind mit grösster Sorgfalt entwickelt und mit den fortschrittlichsten optischen Beschichtungsmaschinen der Welt aufgetragen, und die endgültigen Filter werden alle in der Autokollimation auf unserer Carl Zeiss Optikbank inspiziert und freigegeben.

Diese Sorgfalt bewahrt die volle Apertur-Auflösungsfähigkeit der Teleskoplinse, während sie die thermische Energie, die durch das Teleskop zum Solar-Spektrum-Filter gelangt, erheblich reduziert. Dies ist nicht nur der Hauptgrund für eine dramatische Reduzierung der Wärmebelastung im Teleskop, sondern reduziert auch die durch Wärme induzierten Seeing-Effekte erheblich.

Wichtiger Hinweis:

Die Baader D-ERF Energieabweisenden Filter sind nur als Prefilter für H-alpha-Solar-Spektrum-Filter vorgesehen. Der D-ERF Filter muss immer vor dem Teleskopobjektiv montiert werden. Der Filter sollte so ausgerichtet werden, dass die primäre beschichtete Seite zum Sonnenlicht zeigt (ein Pfeilsymbol auf dem Rand des Filters zeigt auf diese Seite). Der D-ERF Filter muss zusammen mit dem Solar Spectrum H-Alpha Filter verwendet werden. Unheilbare Augenschäden können entstehen, wenn der D-ERF Filter alleine für die visuelle Beobachtung verwendet wird.

Optische Spezifikationen:

• AR-Beschichtung: dielektrisch beschichtet, planeoptisch poliert
• CWL (Zentralwellenlänge): 650 nm
• HBW (Halbbandbreite): 80 nm
• Übertragungsbereich: 610 – 690 nm
• Filtertyp: Energieabweisung

Mechanische Spezifikationen:

• Filter montiert: Unmontiert
• Filterform: Rund
• Filtergrösse: 75 mm
• Filterdicke (ohne Zelle): 6,0 mm
