Baader OD 3.8 Baader Digital Solar Filter 100mm

Baader Solarfilter – Der Standard

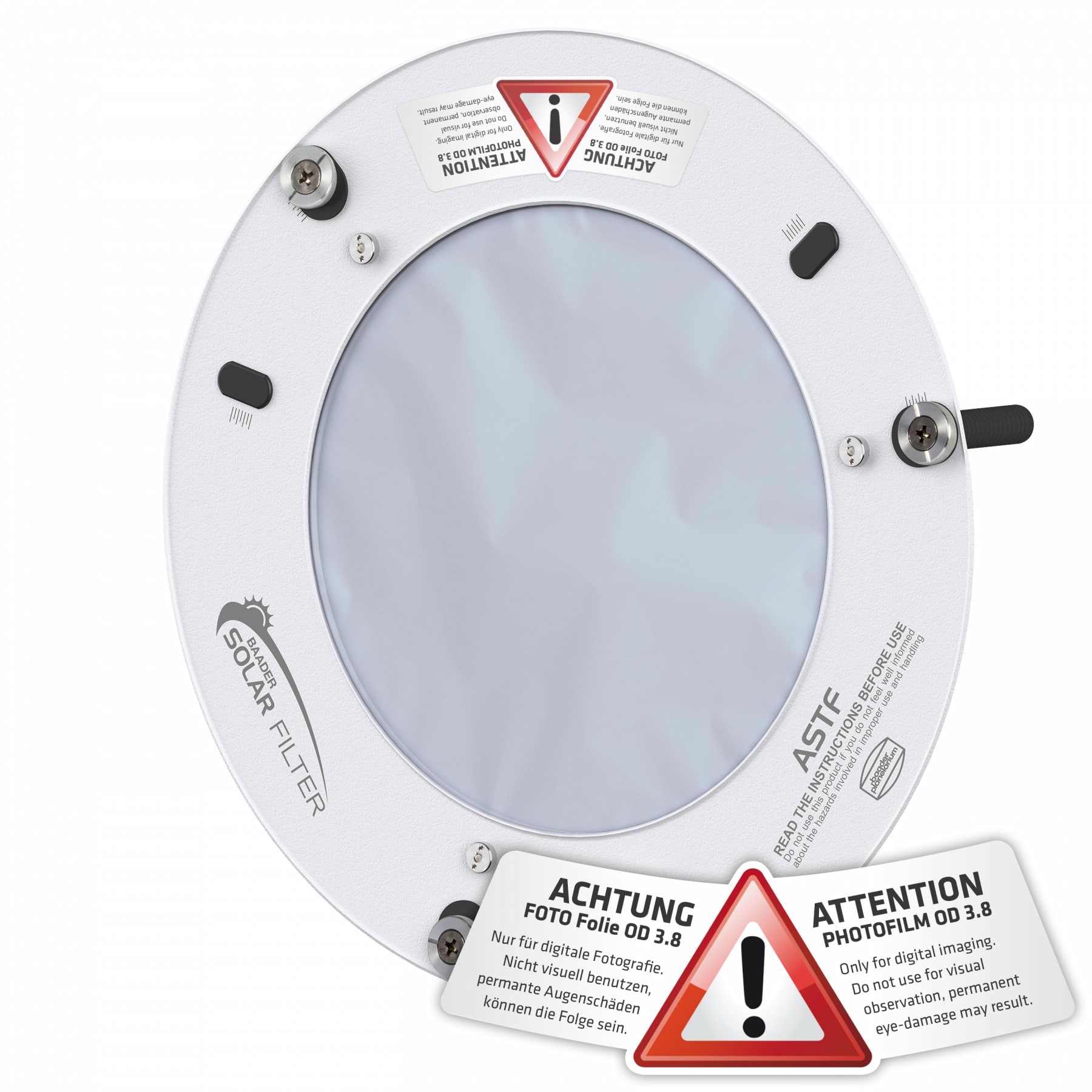

ACHTUNG: Baader Digitaler Solarfilter mit AstroSolar® PHOTO Film OD 3.8

Der Baader Digital Solar Filter mit PHOTO-Film OD 3.8 ist eine Entwicklung, die nach der Markteinführung unserer Baader Solar Filter OD 5.0 im Frühjahr 2015 möglich wurde. Der Filter hat dieselbe Zelle und mechanischen Spezifikationen wie unser ASTF-Filter mit Safety Film OD 5.0, der einzige Unterschied liegt im verwendeten AstroSolar Film – unserem AstroSolar PHOTO Film OD 3.8, der sich über die Jahre bewährt hat. Dieser Film ermöglicht kürzeste Belichtungszeiten – hauptsächlich verwendet für digitale Videografie und die Lucky Imaging Technik – und „friert“ somit fast die Turbulenzen in der Erdatmosphäre ein. AstroSolar PHOTO Film OD 3.8 ist NICHT für die Sonnenbeobachtung gedacht, sondern nur für digitale Aufnahmen!

Viele fertig montierte Filter dehnen das Filtermaterial wie eine Trommelfell, um es wie ein Stück Glas aussehen zu lassen – dies zerstört die Bildqualität und macht den Film für Arbeiten mit hoher Vergrösserung unbrauchbar. AstroSolar muss vollkommen stressfrei montiert werden, um wie ein hochpräzises planoptisches Fenster zu funktionieren. Es klingt wie ein Widerspruch zur traditionellen Wahrnehmung von Qualität, aber AstroSolar muss leichte Wellen aufweisen! Nur wenn der Film durch eine unsachgemässe Zellenmontage unter Stress gesetzt wird, verhält er sich wie ein einseitig beschichteter Glasfilter aus unbehandeltem Floatglas.

ASTF/BDSF (AstroSolar Telescope Filter) – Baader DIGITAL Solarfilter für hochklassige Teleskope

Diese Familie von Solarfiltern wird auf die aufwändigste Weise gefertigt. AstroSolar darf nicht unter Stress gesetzt werden, weder während der Montage des Films noch während Temperaturänderungen. Aus diesem Grund verfügt der ASTF-Filter über eine temperaturkompensierte Zelle. Der Film selbst wird wiederholt auf einen spritzgegossenen Ring verklebt, dessen Substrat dieselbe thermische Ausdehnung wie das Astro Solar Filtermaterial aufweist. Dieser frei schwebende Filmträgerring wird mit Hilfe eines weiteren Haltering aus faserverstärktem Kunststoff an dem Aluminiumrahmen befestigt – für maximale Sicherheit gegen das Brechen der Zelle. Diese temperaturkompensierte Zelle sorgt dafür, dass das AstroSolar Filtermaterial seine exzellente optische Qualität bei jeder Temperatur behält – sei es bei -30°C oder +50°C.

Alle Baader Solarfilter verfügen über:

• Nur für BDSF-Filter: Original Baader AstroSolar® Photo Film (OD 3.8), zellmontiert und qualitätsgeprüft durch qualifizierte Mitarbeiter
• Klare weisse IR-abweisende Frontscheibe mit verstärkten erhobenen Rändern entlang der äusseren und inneren Umfangs, um das Solarfiltermaterial vor dem Kontakt mit scharfen Metallkanten zu schützen
• 3 spritzgegossene Zentrierbolzen mit Messinggewindeeinsätzen zur Zentrierung der Filterzelle vor der Tubusöffnung. Diese Bolzen kommen in drei verschiedenen Durchmessern, je nach Filterkategorie (ASTF/ASSF/ASBF). Jeder Bolzen hat gummierte Spritzgussgriffe, die sich leicht auf jedes Teleskoprohr schieben lassen – aber sehr schwer wieder abgehen
• Keine Werkzeugmontage und -einstellung der Zentrierbolzen, um eine breite Palette von Rohrdurchmessern zu passen. Bolzen können an der Aussenseite oder optional (falls zutreffend) an der Innenseite des optischen Instrumentenrohrs anliegen
• Nicht rotierende Schiebefestiger aus Aluminium, die die Zentrierbolzen halten. Diese Metallschieber sind mit einem maschinell bearbeiteten Indikator ausgestattet, um auf den Einstellindex zu zeigen
• Zusätzliche Phillips-Schrauben, die in die Schiebefestiger integriert sind, sodass die Zentrierbolzen mit einem Schraubendreher festgezogen werden können, falls dies vom Benutzer gewünscht wird
• Index-Skala neben jedem Einstellschlitz – direkt neben jedem Schiebefestiger, für eine schnelle und wiederholbare Einstellung der Filterzelle auf unterschiedliche Teleskoprohre
• Schwarze Schiebewaschen, die mitgeliefert werden, um die gesamte Länge der Einstellschlitze im Aluminiumrahmen sicher abzudecken – um das Eindringen von Sonnenlicht neben dem Filterbereich zu blockieren
• Nur für ASTF/BDSF-Filter: Gummistopfen zum Abdecken ungenutzter Einstellschlitze im Aluminiumrahmen
• Drei Sicherheitsriemen zur Sicherung der Position der Filterzelle mit Klettverschluss-Pads. Eine Sicherheitsfunktion, die einen sicheren Halt vor dem Teleskop unter allen Umständen garantiert (z. B. bei Windböen)
• Warnhinweis, der auf der Vorderseite jeder Filterzelle aufgedruckt ist: „Lesen Sie die Anweisungen vor der Verwendung“
• Karton-Geschenkbox, geeignet für einen sicheren Versand des Filters

Optische Spezifikationen

• AstroSolar Film: AstroSolar Foto Folie
• Optische Dichte: 3.8
• Wellenlänge: Whitelight (integrales Licht)

Mechanische Spezifikationen

• Filter montiert? Ja
• Filtergrösse: 100 mm
• Innere Klemmreichweite (10mm Schrauben): 150 – 180
• Innere Klemmreichweite (20mm Schrauben): 160 – 190
• Innendurchmesser / Klarer Durchlass (mm): 100
• Äussere Klemmreichweite (10mm Schrauben): 130 – 160
• Äussere Klemmreichweite (20mm Schrauben): 120 – 150
• Aussendurchmesser: 190
