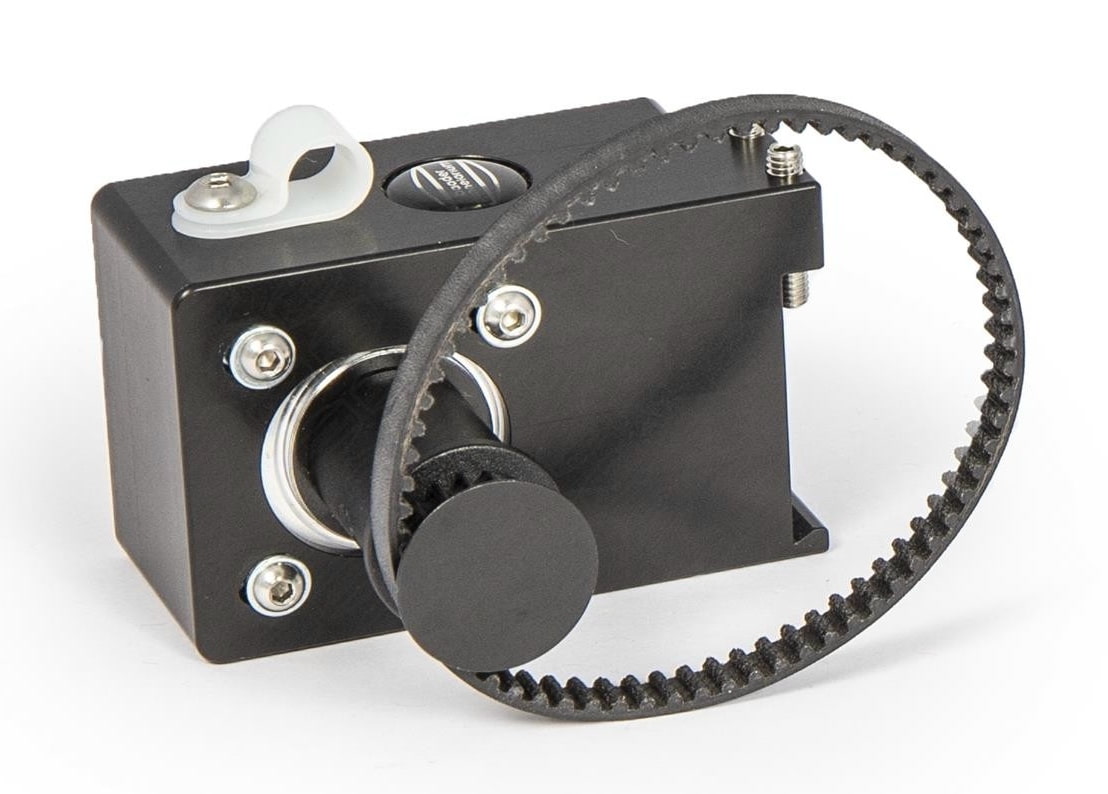

Baader Steeldrive II Motor Unit

Baader Steeldrive II Motor Focuser für Diamond Steeltrack® Focusers und andere Focusers

Die SD II Motor-Einheit ist dafür ausgelegt, mit der SD II Steuerungseinheit betrieben zu werden. Wenn Sie den Motor ohne die Steeldrive II Steuerungseinheit verwenden möchten, finden Sie ein Diagramm mit der Pin-Konfiguration für eine selbstgemachte Steuerung in unserem Handbuch (PDF). Eine Steuerungseinheit kann jeweils nur eine Motoreinheit steuern, aber Sie können einen Computer verwenden, um mehrere Steuerungen parallel zu steuern.

Der Motor ist so konzipiert, dass er mit höchster Präzision zu einer gespeicherten Position bewegt wird, wenn er zusammen mit dem Homing-Sensor verwendet wird – selbst wenn er mehrere Kilogramm über die gesamte Strecke des Fokusers bewegen muss! Die Steeldrive II Motor-Fokussier-Einheit umfasst eine Motoreinheit mit Zahnriemenantrieb und ein 3 m langes Verbindungskabel. Sie kann an alle Baader Steeltrack® und Diamond Steeltrack® Fokussierer angeschlossen werden. Ein 3D-gedruckter Magnethalter für den Homing-Sensor, der am Focuser befestigt werden kann, ist im Lieferumfang enthalten. Für Baader Diamond Steeltrack® Fokussierer ist ein Metall-Magnetring für den Homing-Sensor (#2957264) separat erhältlich.

Lieferumfang der Motor-Einheit für Steeltrack® Fokussierer:

• Steeldrive II (SD II) Motor-Einheit für Steeltrack® Fokussierer
• CAT 7 Kabel (3 m) zur Verbindung mit der Steuerungseinheit
• SD II Zahnriemen für Steeltrack® Fokussierer
• Temperatursensor mit Telefonanschluss. Kann mit SD II Motor-Einheiten oder SD II Steuerungseinheiten verwendet werden
• Magnethalter für Homing-Sensor – kann mit Diamond Steeltrack® und ähnlichen Fokussierern verwendet werden, inkl. Montageschraube
• Inbusschlüssel (2 mm)
• Velcro-Bänder (Kabelbinder) für eine Kabelmanagement-Entlastung

Optionale Zubehörteile:

• Zusätzlicher Temperatursensor für Steeldrive II, Kabel enthalten (#2957263)
• Metall-Magnetring für Homing-Sensor (Steeldrive II) (#2957264) – geeignet für Baader Diamond Steeltrack® Fokussierer
• Mini DIN / Cinch Adapterkabel für die Verbindung von Heizpads (Steeldrive II) (#2957262)

Merkmale:

• Hocheffizientes Fokussieren schwerer Lasten: Der Hochmoment-Schrittmotor ist direkt mit dem Fokussierer über einen Zahnriemen verbunden. Dies eliminiert das Zurückschlagen, das durch Getriebe verursacht wird.
• Intuitive Bedienung: Die intuitive Handsteuerung ermöglicht es, den Fokuspunkt schnell zu finden und zu speichern. Mehrere Modi sind verfügbar, um den Fokussierer zu bewegen:
• Normalmodus: Der Fokussierer bewegt sich, solange eine Taste gedrückt wird.
• Jogging-Modus: Jeder Tastendruck bewegt den Fokussierer um einen konfigurierbaren Abstand (z.B. 0,1 mm).
• Einzel-Schritt-Modus: Jeder Tastendruck bewegt den Fokussierer um den kleinsten möglichen Schritt (ca. 2,5 Mikrometer).
• Kontaktloser Homing-Sensor: Der Steeldrive II Motor besitzt einen kontaktlosen (verschleissfreien) Homing-Sensor, der durch einen Magneten aktiviert wird.
• Temperaturkompensation: Zwei digitale Temperatursensoren können gleichzeitig verwendet werden, um die Temperaturkompensation automatisch durchzuführen.
• 12V/1A PWM-Stromausgang (PID-kontrollierbar): Der Steeldrive II bietet einen 12V/1A Stromausgang, der optional für die Steuerung von Heizpads verwendet werden kann.
• Made in Germany: Alle mechanischen Teile werden aus Aluminium CNC-gefräst und die elektronischen Schaltungen werden in Deutschland entworfen und hergestellt.
• Niedriger Stromverbrauch: Der Motorstrom wird automatisch reduziert, während er im Haltezustand ist, wodurch der Steeldrive II nur etwa 0,7 W verbraucht.

Technische Details:

• Material: Aluminium
• Nettogewicht: 0,35 kg
• Tragfähigkeit: Bis zu 8 kg
• Stromverbrauch: ca. 0,7 W
• Stromausgang: 12V/1A PWM
• Auflösung: ca. 2,5 Mikrometer pro Schritt
• Software: SteelGo Software (Download)
