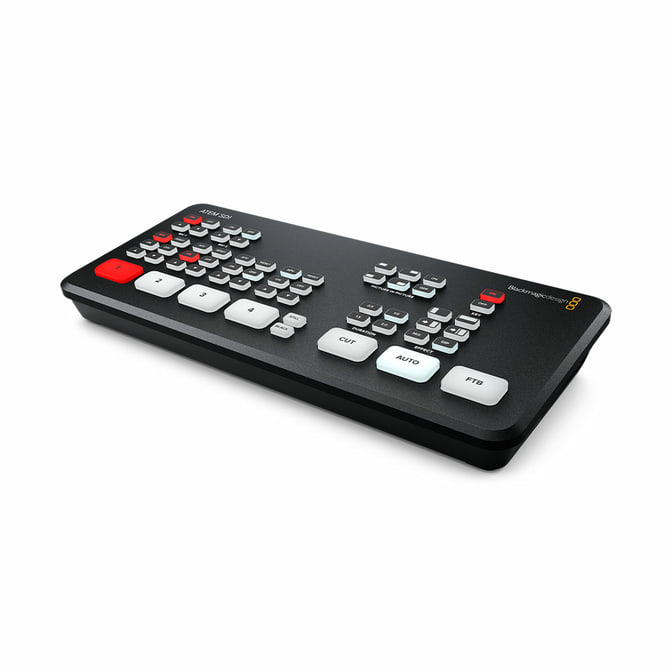

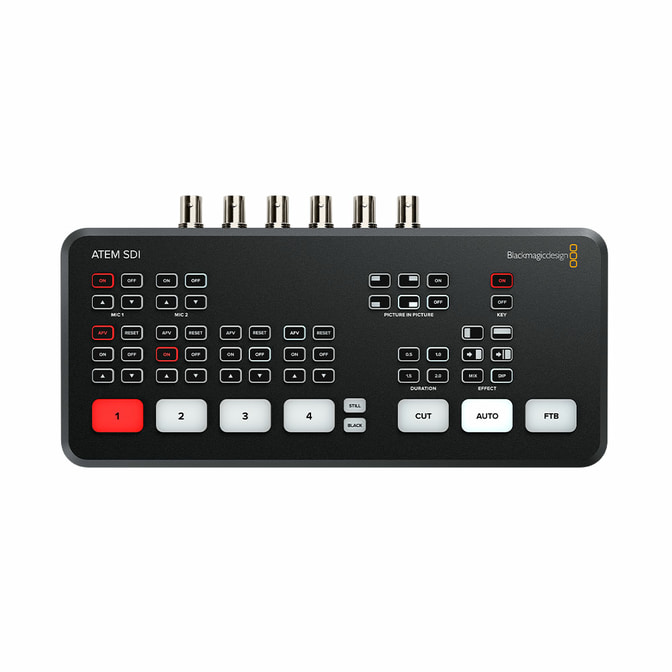

Blackmagic Design ATEM SDI

Das ATEM SDI Modell ist schnell eingerichtet und bedienfreundlich. Es bietet vier skalierbare SDI-Eingänge, einen USB-Webcam-Ausgang, zwei SDI-Ausgänge, einen Fairlight Audiomixer mit EQ und Dynamiktools, einen DVE-Prozessor für Bild-im-Bild- und Übergangseffekte, einen Greenscreen-Chromakeyer und einen 20 Standbilder fassenden Media Pool für Titel. ATEM Software Control gibt es kostenfrei dazu.

Anschlüsse:
Videoeingänge insgesamt: 4
Videoausgänge insgesamt: 3
Aux-Ausgänge insgesamt: 2
Audioeingänge insgesamt: 2x 3,5mm-Stereo-Miniklinken
Audioausgänge insgesamt: nicht vorhanden, nur eingebettetes Audio
Timecode-Anschlüsse: keine
SDI-Videoeingänge: 4x 3G-SDI, 10-Bit-HD, umschaltbar; 2 eingebettete Audiokanäle
Videoeingänge mit Resync: an allen 4 SDI-Eingängen
Frameraten- und Formatwandler: an allen 4 SDI-Eingängen
SDI-Programmausgänge: 2
Ethernet unterstützt 10/100BaseT für Softwaresteuerung, Softwareupdates und den direkten Anschluss oder Netzwerkanschluss eines Bedienpults
Computer-Schnittstelle: 1 USB-Port Typ C 2.0 für Webcam-Ausgabe, Softwaresteuerung, Softwareupdates und zum Anschließen eines Bedienpults

Normen:
HD-Videoeingabenormen: 720p/50; 720p/59,94; 720p/60
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
1080i/50; 1080i/59,94; 1080i/60
HD-Videoausgabenormen: 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
Videonormen für Streaming: 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
Ultra-HD-Videonormen: keine
Videoabtastfrequenz: 4:2:2 YUV
Farbgenauigkeit: 10 Bit
Farbräume: Rec.709
Farbraumkonvertierung: hardwarebasiert in Echtzeit

Merkmale:
Upstream-Keyer: 1
Downstream-Keyer: 1
Advanced Chroma Keyer: 1
Linear/Luma-Keyer: 2
Übergangskeyer: nur DVE
Gesamtanzahl der Ebenen: 5
Mustergeneratoren: 1
Farbgeneratoren: 2
DVE mit Umrandungen und Schattenwurf: 1
Schnittstelle: Bildschirmauflösung von mindestens 1366 x 768

Audio:
Audiomixer: 6 Eingaben x 2 Kanalmixer. Kanalweise Vorgabe für ein- oder ausgeschaltetes Audio-folgt-Video sowie separate Verstärkungssteuerung für jeden Kanal. Pegel- und Spitzenpegelmessung. Plus neue Fairlight Audiofunktionen: Kompressor, Gate, Limiter, parametrischer 6-Band-EQ. Hauptverstärkungsregler
Analogeingabe: unsymmetrisches Stereo
Verzögerung Analogeingabe: bis zu 8 Frames
Eingangsimpedanz: 1,8 k
Maximaler Eingabepegel: +6 dBV
Strom für angeschlossene Mikrofone: an beiden 3,5mm-Miniklinken verfügbar
