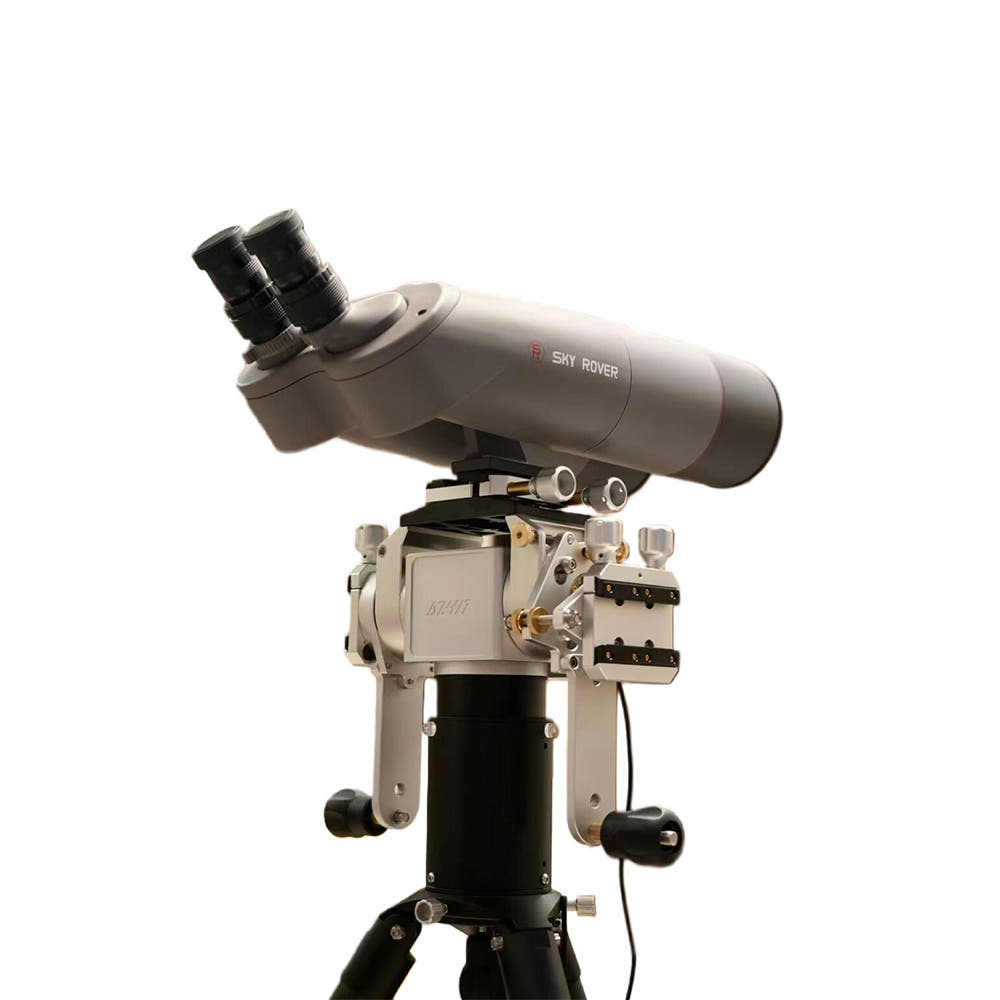

Die EMCAN AZ40 ist eine azimutale GoTo-Montierung mit Strain-Wave-Antrieb für die visuelle Astronomie. Sie verbindet ein kompaktes Montierungsgehäuse mit hoher Tragfähigkeit und unterstützt sowohl einzelne Teleskope als auch Mehrfachkonfigurationen mit optionalen Seitenhalterungen. Geeignet ist sie für Binokularteleskope, Refraktoren und Spiegelteleskope.

Antrieb und Konstruktion

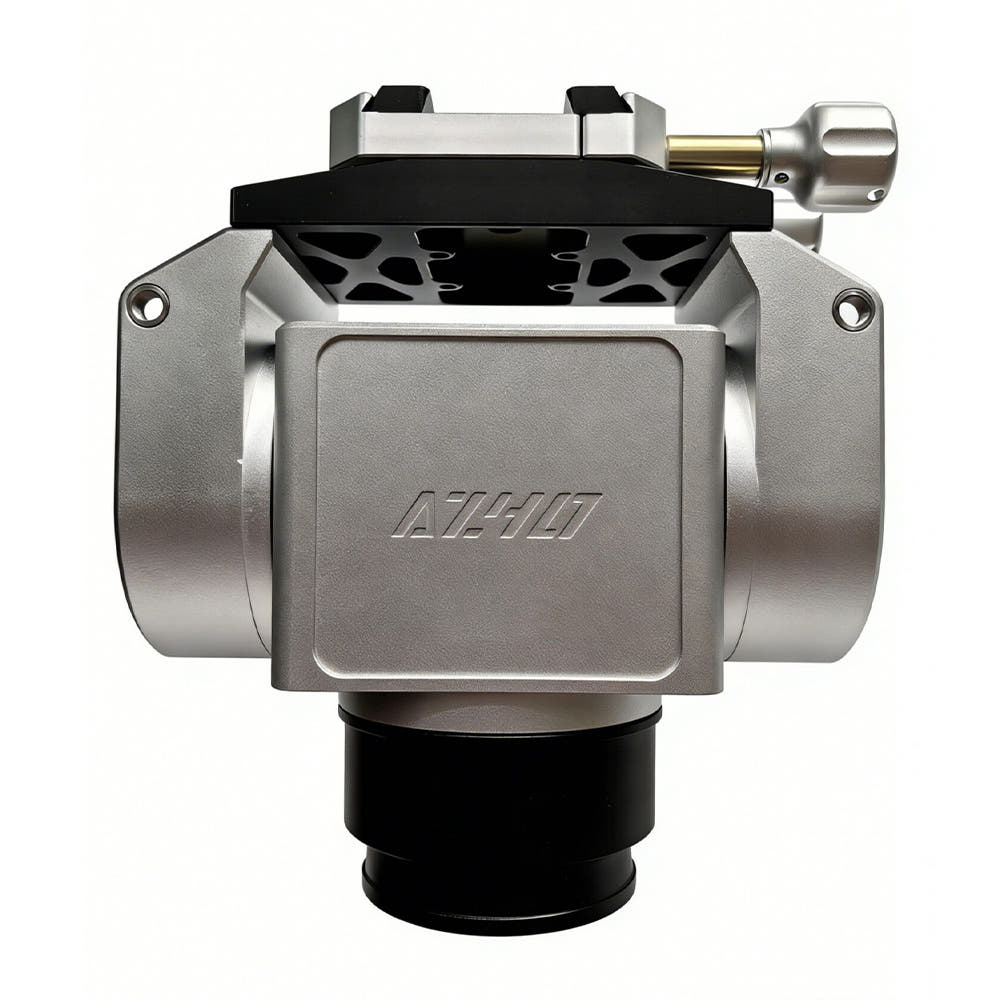

Beide Achsen arbeiten mit Typ-20-Strain-Wave-Getrieben. Diese Bauweise ermöglicht ein hohes Drehmoment bei kompakten Abmessungen und unterstützt gleichmässige GoTo-Bewegungen sowie eine ruhige Nachführung. Der U-förmige Montierungsrahmen kombiniert das Strain-Wave-Getriebe der Höhenachse mit einem gegenüberliegenden Stützlager und erhöht dadurch die mechanische Stabilität.

Tragfähigkeit

Der Montierungskopf wiegt 6,5 kg. Die obere Aufnahme trägt bis zu 20 kg ohne Gegengewicht und bis zu 30 kg mit optionalem Gegengewicht. Für diese Werte wird ein Schwerpunktabstand des Teleskops von 15 cm zur Schwalbenschwanzaufnahme vorausgesetzt. Mit optionalen Seitenhalterungen können auf jeder Seite Instrumente bis 20 kg montiert werden.

Mehrfachmontage und Ausrichtung

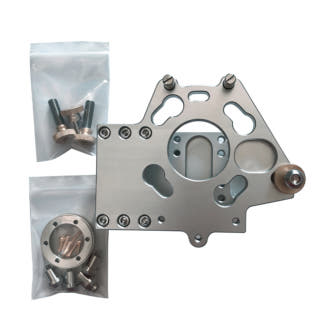

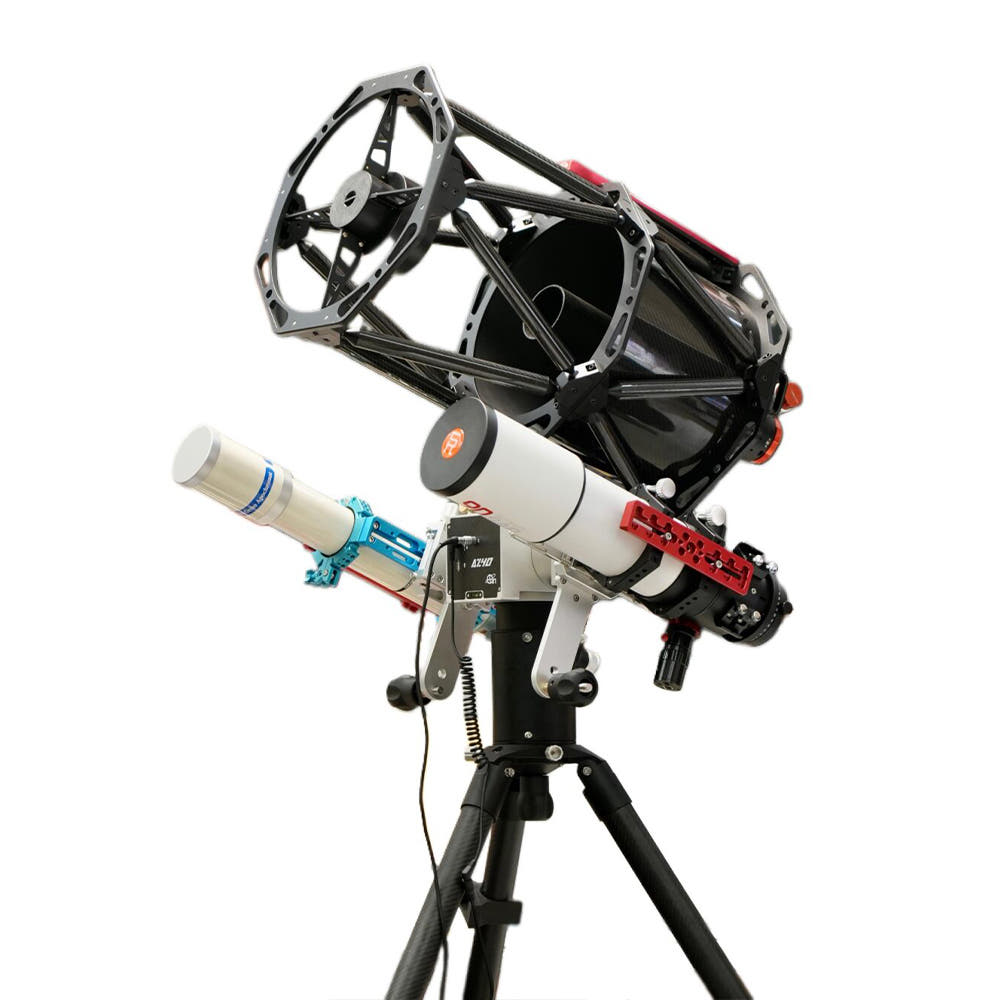

Serienmässig besitzt die AZ40 eine obere Montierungsposition. Zwei optionale Seitenhalterungen erweitern das System auf bis zu drei Instrumentenpositionen. Die verstellbaren Seitenhalterungen ermöglichen eine werkzeuglose koaxiale Ausrichtung, sodass mehrere Teleskope schnell auf dieselbe Beobachtungsrichtung eingestellt werden können.

Balance und Gegengewicht

Die optionalen Seitenhalterungen besitzen zwei Schwalbenschwanzpositionen mit tiefem Schwerpunkt. Dadurch lässt sich die Balance des Gesamtsystems flexibel anpassen. Für schwere optische Systeme steht zusätzlich eine optionale Gegengewichtsschnittstelle zur Verfügung.

Bedienung und Sicherheit

Zur schnellen Kalibrierung stehen eine Spiral-Sternsuche und eine Ein-Stern-Ausrichtung zur Verfügung. Eine integrierte Libelle erleichtert das Nivellieren. Ein Höhenachs-Limitsensor und eine Bremse bei ausgeschalteter Stromversorgung reduzieren das Risiko von unbeabsichtigten Bewegungen oder Kollisionen. Der mechanische Höhenbereich reicht von −15° bis 95°.

Steuerung und Anschlüsse

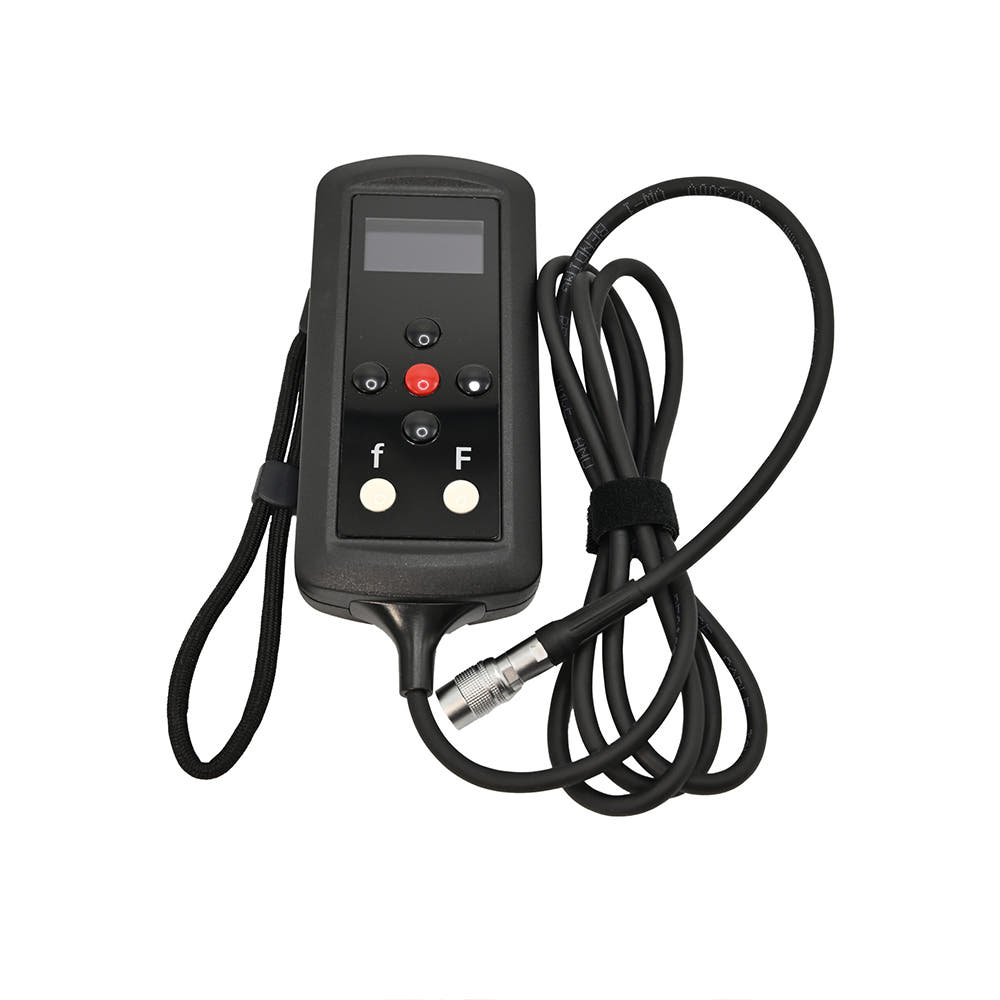

Die maximale GoTo-Geschwindigkeit beträgt 6° pro Sekunde. Für die Kommunikation stehen USB 2.0, WLAN und Bluetooth zur Verfügung. Unterstützt werden SkySafari, Stellarium, ASCOM und INDI. Die Bedienung kann zusätzlich über eine kabelgebundene Handsteuerung erfolgen.

Stromversorgung und Kompatibilität

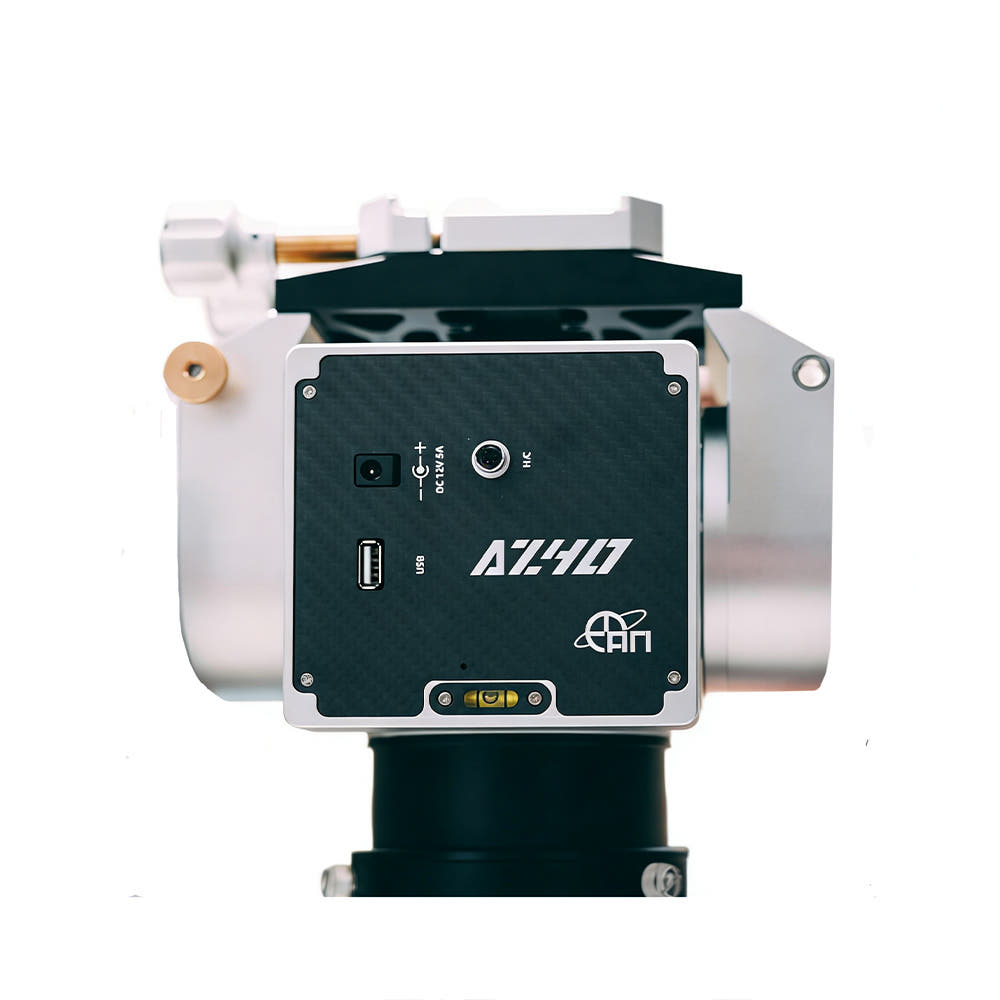

Die Stromversorgung erfolgt mit 12 V Gleichstrom bei 3 A über einen DC-Anschluss 5,5/2,1 mm. Die Montierung kann auch mit einer geeigneten mobilen Stromversorgung betrieben werden. Die Schwalbenschwanzaufnahme ist mit Losmandy und Vixen kompatibel; eine Arca-Aufnahme ist optional erhältlich. Mit Seitenhalterungen und Schwalbenschwanzaufnahmen beträgt das Gesamtgewicht je nach Ausführung etwa 7,8 bis 9,0 kg.
