QHY miniCAM8M Planetary Combo

Die miniCAM8M Planetary Combo ist eine kompakte, gekühlte Monochrom-Astrokamera mit integriertem 8-Positionen-Filterrad. Sie basiert auf dem Sony IMX585 Sensor mit 8 Megapixeln und eignet sich für hochauflösende Planetenaufnahmen sowie für Deep-Sky-Aufnahmen mit passenden Filtern. In dieser Planetary-Combo-Version sind LRGB-Filter, ein 20-nm-CH₄-Methanfilter, ein 40-nm-UV-Filter und ein 10-nm-Na-Filter enthalten.

Sensor und Bildaufnahme

Der Sony IMX585 ist ein rückwärtig belichteter BSI-CMOS-Sensor im Format 1/1,2 Zoll. Die Pixelgrösse beträgt 2,9 × 2,9 µm, die effektive Auflösung liegt bei 3856 × 2180 Pixeln. Die Kamera nutzt einen elektronischen Rolling Shutter und unterstützt Belichtungszeiten von 11 µs bis 900 s. Der integrierte 512 MB DDR3-Bildpuffer unterstützt eine stabile Datenübertragung über USB 3.0.

Empfindlichkeit und Dynamik

Die miniCAM8M erreicht eine Peak-Quanteneffizienz von bis zu 92 % im sichtbaren Bereich. Im Nahinfrarotbereich ist sie ebenfalls empfindlich und erreicht dort eine maximale Quanteneffizienz von 60 %. Im Linearity-HDR-Modus beträgt die Full-Well-Kapazität 46 ke-, das Ausleserauschen 1,0 e-. Der Dynamikumfang erreicht in diesem Modus bis zu 46'300:1, entsprechend 93 dB oder 15,5 Blendenstufen.

Kühlung und Taukontrolle

Die Kamera besitzt eine zweistufige TEC-Kühlung. Bei Langzeitbelichtungen über einer Sekunde kann sie typischerweise bis 45 °C unter Umgebungstemperatur gekühlt werden. Das optische Fenster ist mit einer integrierten Tauheizung ausgestattet. Die Sensorkammer ist gegen Feuchtigkeit geschützt, und das Trocknungssystem unterstützt eine trockene Umgebung im Inneren der Kamera.

Filterrad und Planetary Combo

Das integrierte Filterrad bietet acht Positionen und ist auf den direkten Einsatz der beiliegenden Filter ausgelegt. Die Planetary Combo enthält die miniCAM8M, LRGB-Filter, einen 20-nm-CH₄-Methanfilter, einen 40-nm-UV-Filter und einen 10-nm-Na-Filter bei 589 nm. Damit deckt das Set klassische LRGB-Bildgebung sowie spezialisierte Planetenkanäle für Methan, UV und Natrium ab.

Bildraten und Anschlüsse

Bei voller Auflösung erreicht die Kamera 41,5 Bilder pro Sekunde bei 8 Bit und 23,5 Bilder pro Sekunde bei 16 Bit. Mit reduzierter Bildhöhe sind höhere Bildraten möglich, zum Beispiel 177 Bilder pro Sekunde bei 8 Bit mit 640 Zeilen. Die Teleskopanschlüsse unterstützen 1,25 Zoll, 2 Zoll und C-Mount-Objektive, wobei das C-Mount-Gewinde kürzer als 3,5 mm sein muss. Das Auflagemass beträgt 17,5 mm.

Aufbau und Lieferumfang

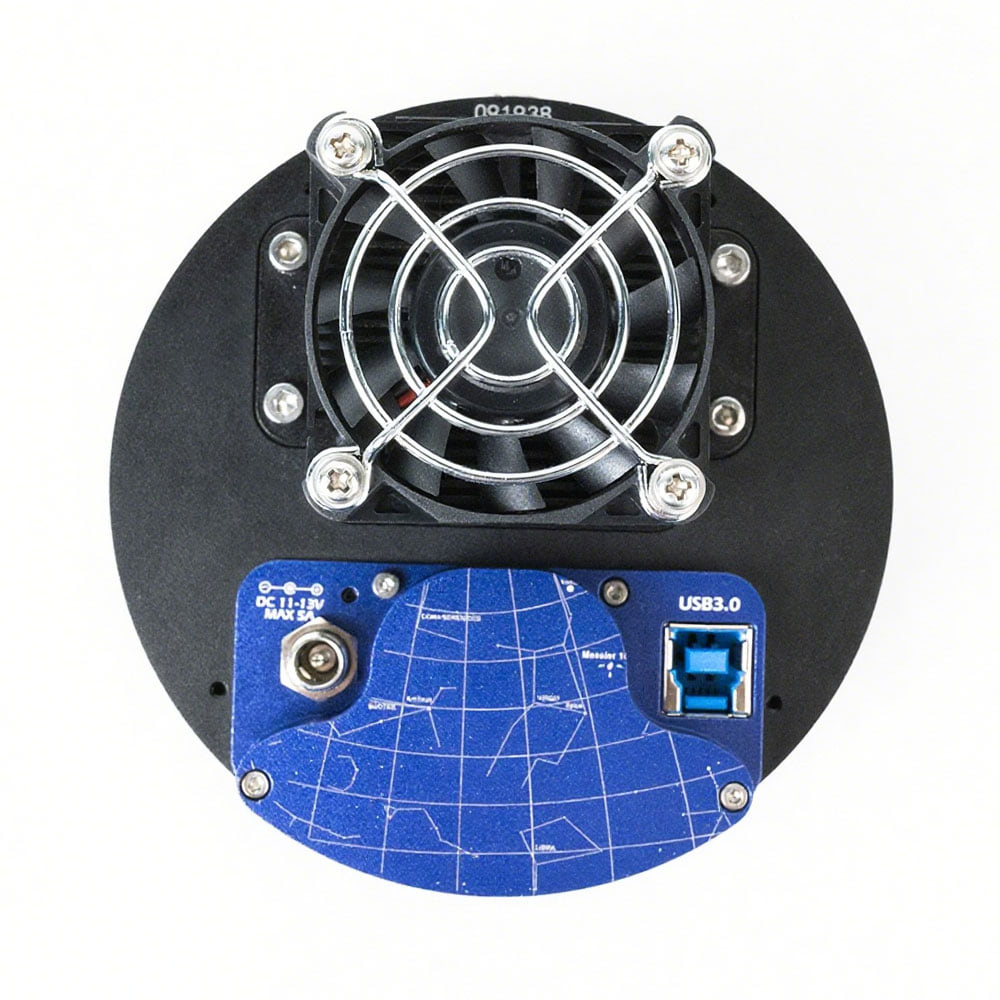

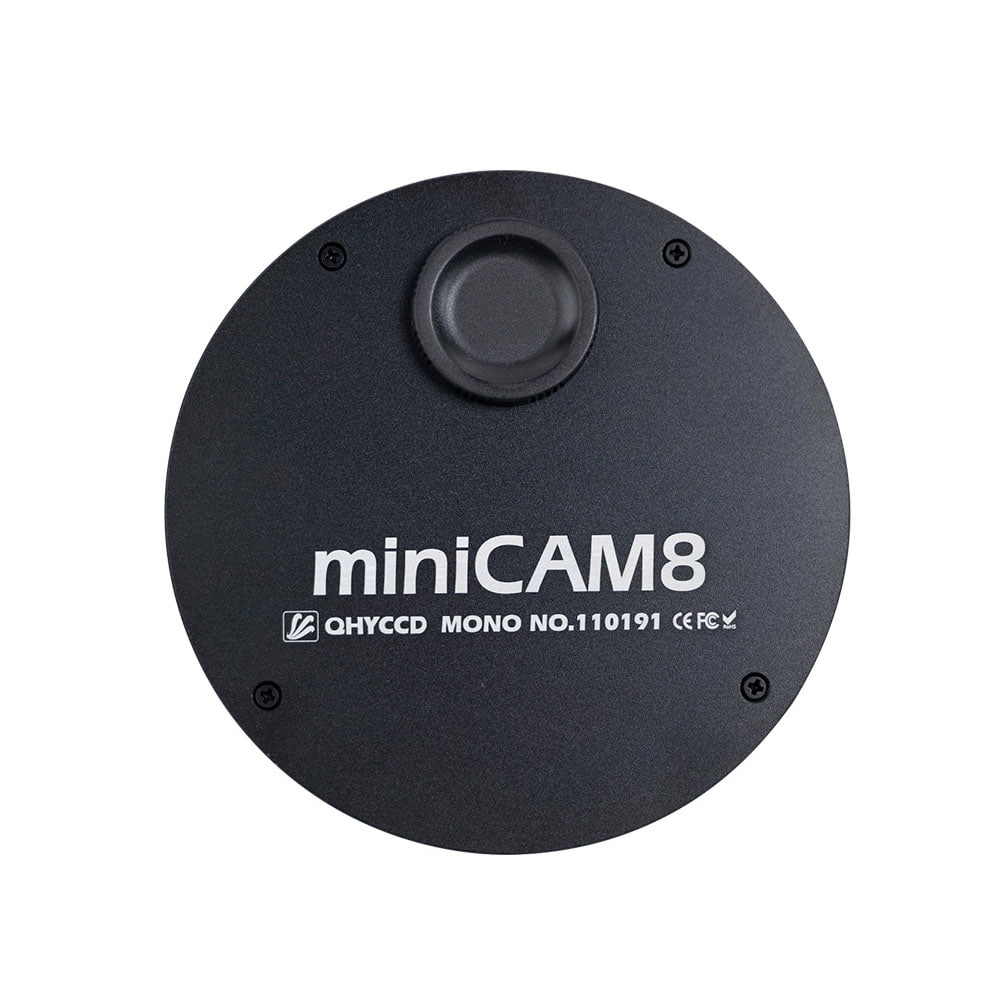

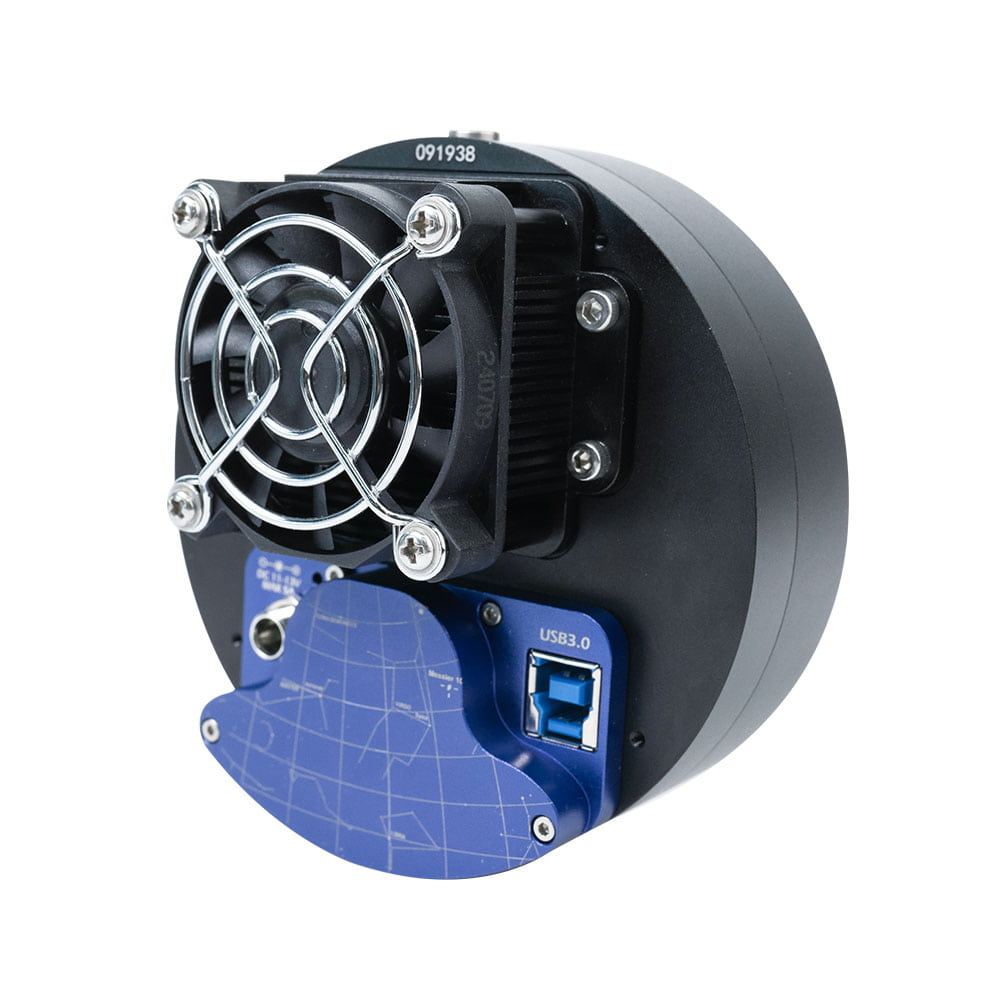

Die miniCAM8M besitzt ein kompaktes Gehäuse und wiegt 480 g. Das optische Fenster ist AR+AR-vergütet. Die Kamera ist als Zero-Amplifier-Glow-Kamera ausgelegt und eignet sich für hochauflösende Planetenaufnahmen, LRGB-Aufnahmen und spezialisierte Schmalbandanwendungen im Planetary-Bereich. Zum Lieferumfang dieser Version gehören die miniCAM8M, LRGB-Filter, ein 20-nm-CH₄-Methanfilter, ein 40-nm-UV-Filter und ein 10-nm-Na-Filter.
