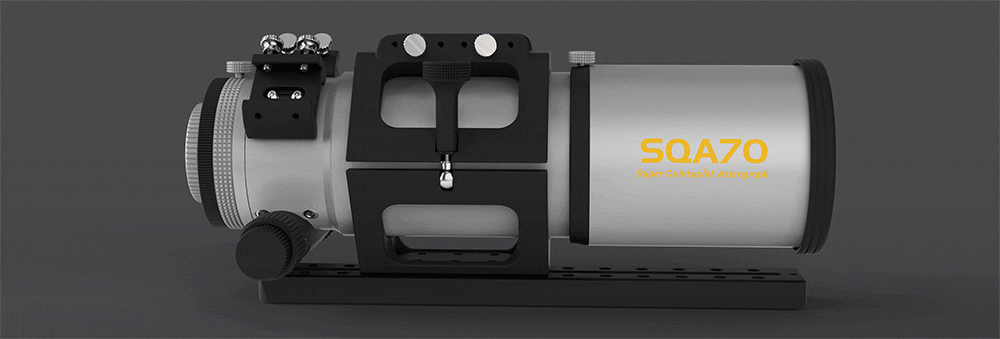

Integriertes Paar von Rohrringsätzen, mit einem hohlen Design in der Mitte, um das Gesamtgewicht zu reduzieren. Vergrößerte Handschrauben ermöglichen es dem Benutzer, den Rohrring ohne zusätzliches Werkzeug zu öffnen und zu schließen.
Auf beiden Seiten des Tubusrings befinden sich 4 M4- und M6-Gewindebohrungen, die für die Installation der Basis oder der Schwalbenschwanzplatte und den Anschluss verschiedener Zubehörteile praktisch sind. Sie können sogar einen weiteren OTA-Satz für Aufnahmen anbringen.
Der Griff an der Oberseite des Tubusrings ist mit einem multifunktionalen Suchersockel ausgestattet, der für die Montage von astronomischem Zubehör verwendet werden kann.



Finder Bases

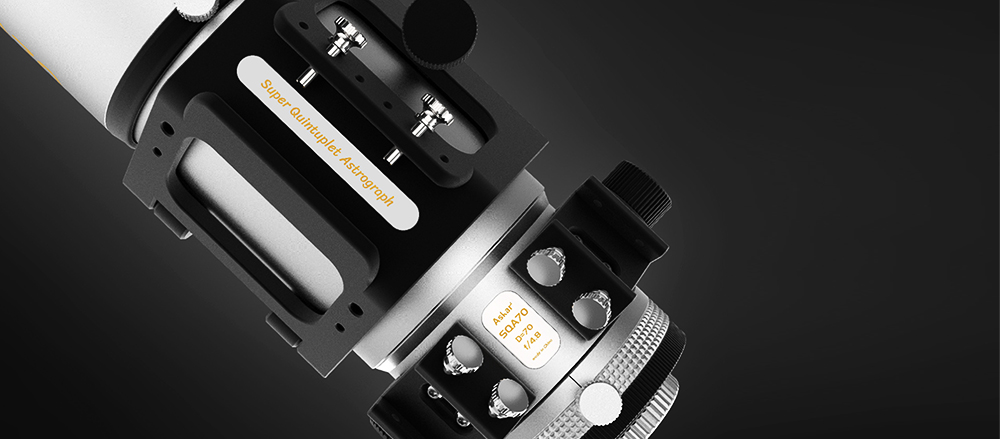

Auf beiden Seiten des Okularauszugs befinden sich zwei Finder Bases, die nicht nur das Zerlegen des Sucherfernrohrs beim Positionswechsel überflüssig machen, sondern auch zusätzliche Montagepositionen für anderes astronomisches Zubehör bieten.











Der 2,5-Zoll-Zahnstangenauszug mit zwei Geschwindigkeiten ist mit den meisten motorisierten Auszügen auf dem Markt kompatibel. Der Fokussierweg beträgt 32 mm, und das Auszugrohr ist mit hochpräzisen Skalen graviert. Der gesamte Okularauszug ist CNC-gefräst und innen mit einer Antireflexionsbeschichtung versehen, die zusätzliche Maßnahmen zur Vermeidung von Streulicht bietet.





An der Rückseite des Okularauszugs befindet sich ein 360°-Rotator mit Präzisionsskala, mit dem der Benutzer den Drehwinkel einstellen und speichern kann. Außerdem ist er mit einer kantenförmigen Feststellschraube zur einfachen Arretierung ausgestattet.





Das Ende des SQA70 ist mit einer Vielzahl von Adaptern ausgestattet, die alle gezahnt und gerippt sind, so dass sie sich leicht von Hand drehen lassen, ohne abzurutschen. Die Adapter sind in den Größen M54, M48 und M42 erhältlich und können zur Befestigung von verschiedenem Zubehör, wie z. B. gekühlten Kameras, verwendet werden.

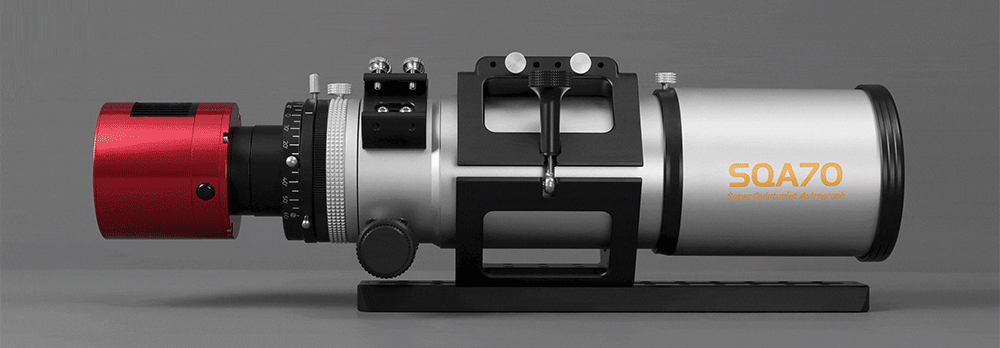

Neben dem Anschluss an die astronomische Kamera für die Astrofotografie kann die SQA70 auch an eine spiegellose Kamera oder eine DSLR-Kamera für Aufnahmen angeschlossen werden.

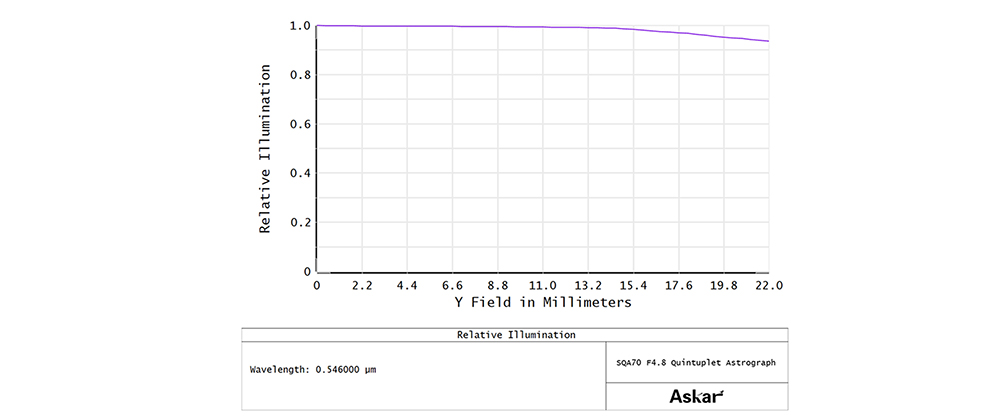

Die relative Beleuchtungsstärke (RI) stellt die kombinierte Wirkung von Lichtverlust und Abschwächung an den Ecken des Objektivs dar, und die RI-Kurve veranschaulicht die Änderung der Beleuchtungsstärke (%) über den Abbildungsbereich auf dem Sensor. Beleuchtungsschwankungen können sich negativ auf das Bild auswirken. Die vertikale Achse steht für verschiedene Prozentsätze von Beleuchtungsintensitäten und die horizontale Achse für den Abstand von der Bildmitte zum Rand.
Der SQA70 garantiert eine hohe Beleuchtungsstärke von über 90 % am 44-mm-Bildkreis und minimiert die Vignettierung.

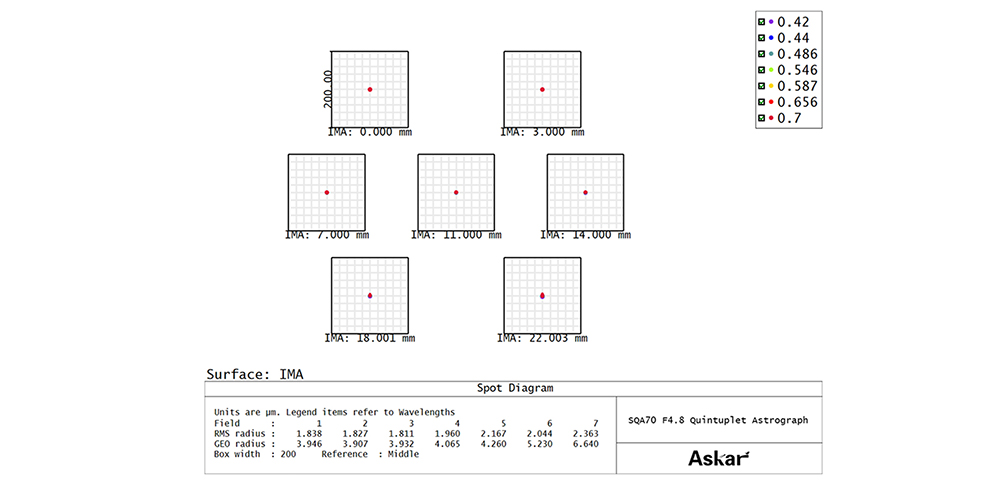

Die Abbildungsqualität des optischen Systems kann anhand der Verteilung der Flecken im Fleckdiagramm bewertet werden.
Das SQA70 hat einen zentralen Sternpunkt mit einem RMS-Radius von weniger als 1,84 um, und der Sternpunkt in der Ecke ist kleiner als 2,4 um, was auf einen feinen Sternpunkt hinweist.
