Vaonis Atlas + Twin 80mm tubes

Das Vaonis Atlas + 80 Tube Twin ist ein modulares Smart-Teleskop für die automatisierte Deep-Sky-Astrofotografie. Die Twin-Konfiguration besteht aus der motorisierten Atlas-Montierung und zwei optischen 80-mm-Aufnahmemodulen mit integrierten Kameras. Beide Module arbeiten gleichzeitig und ermöglichen die parallele Erfassung astronomischer Bilddaten. Das System wird über die Gaia-App gesteuert und übernimmt die automatische Ausrichtung, Nachführung und Bildverarbeitung.

Zwei 80-mm-Apochromate mit integriertem Bildsensor

Die Twin-Konfiguration besitzt zwei optische Aufnahmemodule mit jeweils 80 mm Objektivdurchmesser und einem Öffnungsverhältnis von f/4,5. Jedes Modul verwendet einen apochromatischen Vierlinser nach korrigiertem Petzval-Design. Diese Konstruktion ist auf eine hohe Abbildungsqualität über das gesamte Bildfeld ausgelegt.

In jedem Aufnahmemodul befindet sich ein rückseitig belichteter Sony IMX585 CMOS-Sensor mit 8,3 Megapixeln. Die beiden Sensoren erfassen Bilddaten gleichzeitig. Optik und Sensor sind innerhalb jedes Moduls aufeinander abgestimmt.

Sky Twin mit paralleler Bildaufnahme

Die Sky-Twin-Technologie ermöglicht den gleichzeitigen Betrieb beider optischer Aufnahmemodule. Dadurch können zwei Bilddatenströme parallel erfasst und für die astronomische Bildverarbeitung genutzt werden.

Die parallele Aufnahme erhöht die Menge der während einer Beobachtung gesammelten Bilddaten. Dies unterstützt die Erstellung detailreicher Deep-Sky-Aufnahmen und ermöglicht eine effizientere Nutzung der verfügbaren Beobachtungszeit.

Das System unterstützt ausserdem Mosaikaufnahmen mit einer Auflösung von bis zu 24 Megapixeln sowie den Export astronomischer Bilddaten im 16-Bit-FITS-Format zur weiterführenden Bearbeitung.

Modulare Konstruktion mit Sky Dock

Die beiden 80-mm-Aufnahmemodule werden über die Sky-Dock-Schnittstellen mit der motorisierten Atlas-Montierung verbunden. Die Montage erfolgt ohne Werkzeug und benötigt pro Modul weniger als fünf Sekunden.

Das modulare Konzept ermöglicht es, die optischen Aufnahmeeinheiten unabhängig von der Montierung zu entfernen oder auszutauschen. Die Twin-Konfiguration nutzt beide vorgesehenen Modulpositionen und ermöglicht dadurch den gleichzeitigen Betrieb von zwei optischen Systemen.

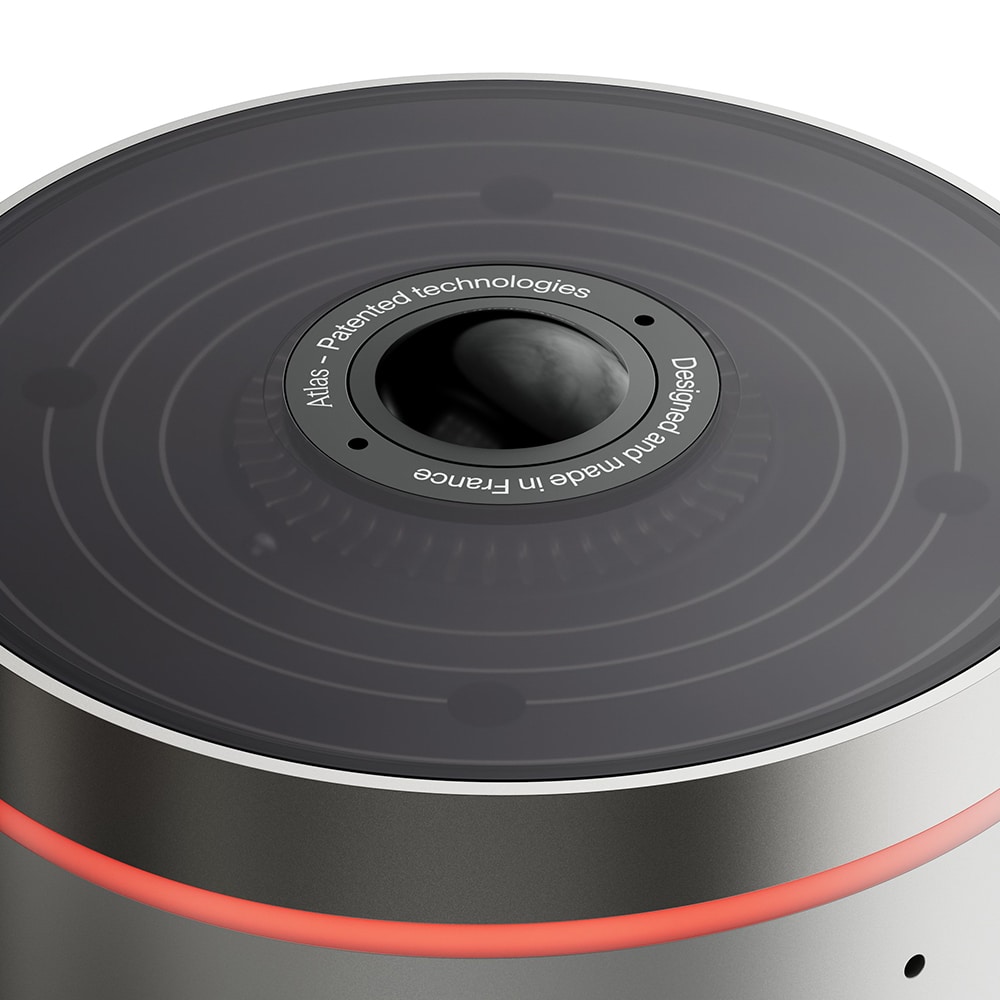

Sky Guard zur automatischen Himmelserfassung

Die integrierte Sky-Guard-Kamera besitzt ein Fischaugenobjektiv mit einem Erfassungswinkel von 185°. Sie erfasst den Himmel von Horizont zu Horizont und stellt eine aktuelle Himmelsansicht für die Orientierung und Objektauswahl bereit.

Über die digitale Himmelskarte kann ein astronomisches Objekt ausgewählt werden. Die motorisierte Montierung richtet beide Aufnahmemodule automatisch auf das gewählte Ziel aus und verfolgt dessen Bewegung. Die aufgenommenen Einzelbelichtungen werden fortlaufend verarbeitet und zu einem Gesamtbild kombiniert.

Automatische Astrofotografie mit der Gaia-App

Die Steuerung des Atlas + 80 Tube Twin erfolgt über die Gaia-App für iOS und Android. Die Anwendung unterstützt die Inbetriebnahme, automatische Ausrichtung, Objektauswahl, Nachführung und Bildaufnahme.

Das Teleskop ist für die digitale Beobachtung ausgelegt und besitzt kein Okular für die direkte visuelle Nutzung. Die aufgenommenen Bilder werden auf dem verbundenen Smartphone oder Tablet dargestellt. Bis zu zehn Mobilgeräte können gleichzeitig auf die Beobachtung zugreifen.

Für Deep-Sky-Aufnahmen unterstützt das System Einzelbelichtungen von bis zu 30 Sekunden und deren automatische Kombination in Echtzeit. Die integrierte Bildverarbeitung ermöglicht die Aufnahme von Galaxien, Nebeln und Sternhaufen auch unter lichtverschmutztem Himmel. Für eine weiterführende Bearbeitung können Bilddaten im FITS-Format exportiert werden.

Stromversorgung und Datenübertragung

Die Atlas-Montierung verfügt über einen integrierten, austauschbaren Lithium-Ionen-Akku mit einer Kapazität von 9.000 mAh. Die Stromversorgung und das Aufladen erfolgen über USB-C mit einer Ladeleistung von bis zu 60 W. Während des Betriebs kann das System auch über eine geeignete externe Stromversorgung versorgt werden.

Für die drahtlose Kommunikation stehen Wi-Fi 6 und NFC zur Verfügung. Die Speicherung der Aufnahmen erfolgt auf einer austauschbaren microSD-Karte. Eine Speicherkarte mit 16 GB ist im Lieferumfang enthalten.

Filter und Erweiterungsmöglichkeiten

Jedes der beiden 80-mm-Aufnahmemodule besitzt eine integrierte Filterschublade. Diese unterstützt kompatible Atlas-Filter sowie Standardfilter mit einem Durchmesser von 1,25 Zoll beziehungsweise 31,75 mm.

Das System unterstützt die automatische Erkennung kompatibler Atlas-Filter. Dazu gehören CLS-, Dual-Band- und Dark-Filter. Die Filter sind separat erhältlich.

Durch die beiden unabhängig bestückbaren Filterschubladen können unterschiedliche Filterkonfigurationen für die beiden Aufnahmemodule verwendet werden. Dies ermöglicht die parallele Erfassung verschiedener Bildinformationen innerhalb einer Beobachtungssitzung.

Robuste Konstruktion für den Ausseneinsatz

Die Atlas-Montierung ist nach IP64 gegen Staub und Spritzwasser geschützt. Der vorgesehene Betriebstemperaturbereich reicht von -20 °C bis +40 °C.

Die Montierung wiegt 3,5 kg. Jedes der beiden 80-mm-Aufnahmemodule besitzt ein Gewicht von 3 kg. Damit ergibt sich für die Twin-Konfiguration ein Gesamtgewicht von 9,5 kg ohne zusätzliches Zubehör.

Lieferumfang

Das Vaonis Atlas +80 Tube Twin wird mit der motorisierten Atlas-Montierung und zwei optischen 80-mm-Aufnahmemodulen geliefert. Ein Aluminiumstativ sowie die für die Montage vorgesehenen Verbindungselemente gehören ebenfalls zum Lieferumfang.

Die Aufnahmemodule werden mit Objektivdeckeln, Sky-Dock-Schutzkappen und Standard-Filterschubladen geliefert. Zusätzlich sind eine Schutzabdeckung, Schutzkappen für die Montierung, eine Montierungsverlängerung, eine microSD-Karte mit 16 GB und Kurzanleitungen enthalten.

Die Garantie beträgt zehn Jahre auf die Atlas-Montierung und fünf Jahre auf die optischen Aufnahmemodule.
